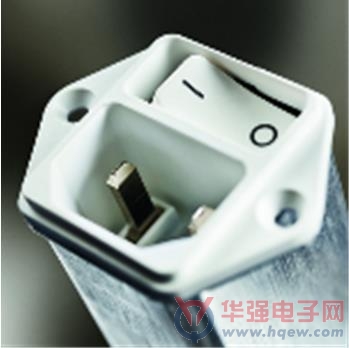

>　　SCHURTER推出了不带接地插头的版本型号，以供防触电保护II类双重绝缘应用的场合使用。凭借出色的开关和 EMC 滤波性能以及紧凑的微型封装设计，目前 DC12 电源输入模块已经在防触电保护I类电气设备上得到广泛应用。最新推出的II类电源输入模块型号完美适用于要求采用防触电保护II类设计的家用医疗电气设备。



　　新款DC12 II类版本型号根据 IEC 60320-1 C18标准。该款产品尤其适用于符合 IEC 标准 60601-1-11 的医疗电气设备，此标准概述了一系列针对家用医疗电气设备的额外安全防护措施。随着全世界老年人口和医疗成本的持续增加，家用医疗电气设备的需求不断上升。



　　与防触电保护I类医疗电气设备不同，II类医疗电气设备通常没有金属外壳。该类医疗电气设备也叫做双重绝缘设备，并对外露表面接触的带电部件的安全要求更高。DC12 II类型号的电源输入模块在带电部件和外露部件之间提供双重绝缘。这种加强绝缘顺利通过了加在带电导线 (L) 和中性导线 (N) 之间的 4000 VDC 耐压测试。



　　DC12 的线路开关可提供单刀和双刀两种选择，并具有非常出色的浪涌电流承受能力。EMC 滤波器选用 M5 型低漏电流医用滤波器。这款集成在电源输入模块内的滤波器能有效抑制干扰，从而改善电磁兼容性。DC12 的额定电流为 1-10 A @ 250 VAC，接线端子可选择快速接插端子或焊接端子，颜色有黑白两种选择。此外，该款电源输入模块还可搭配 V-Lock 电源线组件使用，以提供意外断电保护。



　　DC12 防触电保护I类和II类电源输入模块已通过 ENEC 和 cURus 认证，除了非常适合用于根据IEC 60601-1-11 标准的医疗电气设备如家庭型透析机,监测仪,氧气机以及防护呼吸器以外，还适合用于根据 IEC 60950 和 IEC 60601-1 标准的电气设备,如电子测试设备。



　　技术参数

　　- IEC C18 电源输入插座(带双刀开关和滤波器)

　　- M5 医用滤波器

　　- 额定电流：1, 2, 4, 6, 10A (ENEC / UL / CSA) @ 40°C

　　- 螺丝或卡入式安装

　　- 可选配 V-Lock 电线固定组件

　　- 可提供黑白两种颜色选择



　　应用：

　　- 适合用于根据IEC 61140 标准的全绝缘电气设备

　　- 适合用于根据IEC 60601-1 标准的医疗电气设备

　　- 尤其适合用于根据 IEC 60601-1-11 标准的家用医疗电气设备

　　
