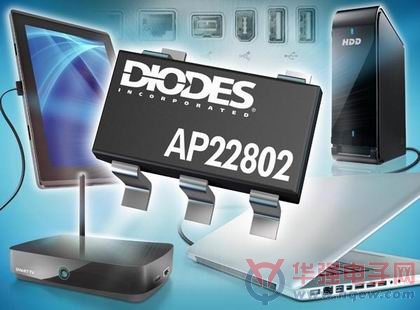

>　　Diodes推出单通道负载开关AP22802，能够全面保护相连部件免受浪涌及短路的风险。这款高度集成的器件为一般USB和其它热插拔应用作出优化，并采用了SOT25小型封装，占位面积仅9mm2。



　　AP22802的输入电压范围为2.7V到5.5V，并设定出2.7A的典型电流限制以防过载。该器件的响应时间快速，可即时把箝位输出电流调整到故障检测的安全水平。这款负载开关为电路设计人员提供低电平有效及高电平有效的使能输入选择，从而增加灵活性。



　　新器件备有欠压闭锁功能，确保内部电源开关即使在使能的情况下也可维持关闭状态，直到输入功率电平最少达到2V，有助于设计单通道热插入系统。



　　为了在开关关闭时能够安全处理剩余输出电压，AP22802把自动放电功能及内部N-MOS功率开关结合起来，提供可靠的阻性放电通路。



　　这款负载开关的其它保护功能包括具有自恢复反向电流阻断和受控上升时间的超温检测，以及开漏极标志输出，加上内置的6ms延迟滤波，以防止错误报告过流和超温的情况。

　　
