>　　2014年11月13日，致力于亚太地区市场的领先电子元器件分销商—大联大控股宣布，其旗下品佳推出基于Infineon ICL8002G的LED调光室内照明方案。

　　大联大品佳代理的英飞凌的ICL8002G的高能效可调光LED驱动系统具备业界一流的能效、精确稳定的PWM调光和高集成度，外围器件少。通过轻松扩展，该方案可支持不同类型的调光，如三端双向可控硅开关调光、1-10V调光以及数字可寻址照明接口(DALI)调光等，是符合LED照明设计要求的灵活选项。优于当前相关规范的要求，可满足未来更加严格的规范要求。

　　方案简介

　　英飞凌可调光LED照明驱动芯片ICL8002G，离线式准谐振高效率PWM控制器，适用于反激式隔离和降压式非隔离架构方案设计。现有12W可调光降压式非隔离演示方案，具有低成本、体积小、高效率、高功率因数等特性。

　　主要优势特点

　　? 调光器兼容性高，无闪烁，调光曲线平滑

　　? 非隔离拓扑设计，输入电压Vs = 120VAC

　　? 高效率> 85%

　　? 低方案成本

　　? 高功率因数> 0.95

　　? 体积小(12W方案尺寸40x20x25mm)

　　? 集成完整保护功能

　　? 高压启动供电及数字式软启动

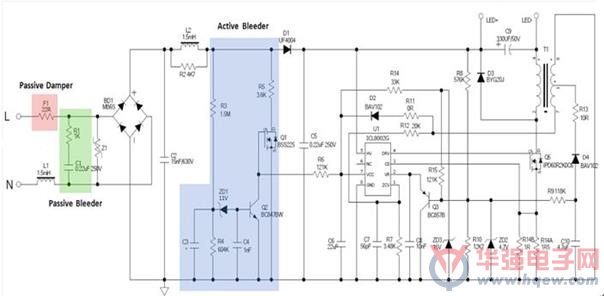

　　图示1-方案原理图

　　原理图部件解析:

　　? F1(Passive Damper)用于抑制震荡和防止浪涌电流

　　? R1 & C1(Passive Bleeder) 和R5，Q1(active Bleeder)用于维持调光器处于开通状态在低切相角位时。

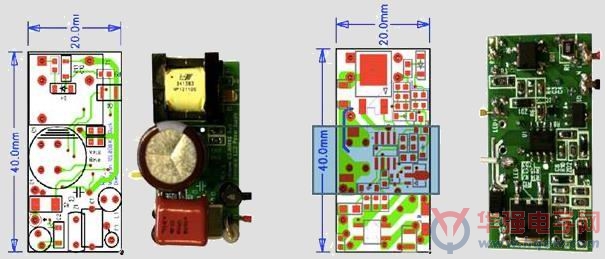

　　图示2-演示板

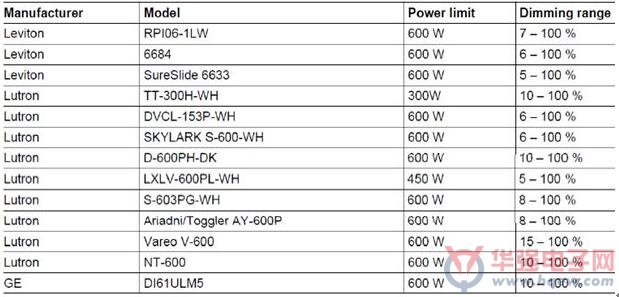

　　完成调光器测试一览：

　　
