>　　凌力尔特(Linear Technology)日前发表完整的能量采集解决方案 LTC3331 ，当拥有可采集的能源时，可提供高达50mA的连续输出电流以延长电池寿命。简单的10mA分流可透过所采集的能源充电可再充电池，而电池电量不足断开功能则保护电池不会深度放电。

　　当从所采集之能源提供稳压电源至负载时， LTC3331 仅需来自电池的200nA电流，当在无负载条件下由电池供电时，作业电流仅950nA。

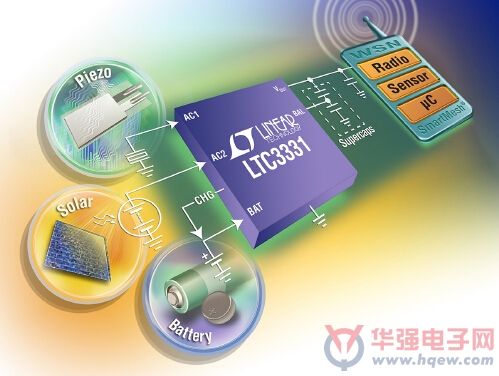

　　LTC3331 整合高压能量采集电源、电池充电器、一组由可再充电池供电的同步升降压DC/ DC转换器，为能量采集应用提供了单一的连续稳压输出，如于无线感测器网路之应用。此能量采集电源包含一全波桥式整流器，其包含AC或DC输入和高效率降压转换器、可从压电(AC)、太阳能(直流)或磁源(AC)采集能源。

　　当无法取得采集能源时，可再充电池输入可用来为作业于达4.2V的全电池电压范围之升降压转换器供电，并提供调节，无论输入高于、低于或等于输出。当无法取得采集能源时， LTC3331 将自动转换至电池。

　　LTC3331的能量采集输入可作业于3V至19V电压范围、及AC 或 DC，因此使其非常适合广泛的压电、太阳能或磁源。 输入欠压锁住门槛可设定于3V和18V之间，使应用可于其峰值功率传输点作业能量采集来源。其他功能包括针脚可程式的输出电压、升降压峰值电流限制、超级电容器平衡器和输入保护分流(于VIN >20V时高达25mA)。

　　LTC3331EUH目前供货5mm x 5mm QFN 封装。工业温度等级版本的 LTC3331IUH也已可供货，所有版本均可供货。
