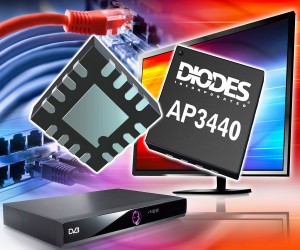

Diodes推出脉冲宽度调制同步降压直流-直流转换器AP3440-EMBEDCC

>　　Diodes公司 (Diodes Incorporated) 为低压高密度电源系统推出脉冲宽度调制同步降压直流-直流转换器AP3440。新器件的可编程开关频率为200kHz到2MHz，有效缩减外部电感器和电容器的尺寸，以及简化电源设计。

　　这款降压转换器利用定时电阻来设定工作频率，而且可轻易与施加于相同电阻输入引脚的外部系统时钟同步。AP3440的宽广电源电压范围为2.95V到5.5V，非常适合3.3V及5V总线系统。

　　新转换器采用了热强化的V-QFN3030-16封装，并集成了一对超低导通电阻的功率NMOS管，即使驱动4A负载时，效率也能够高达94%。AP3440可确保卓越的线性及负载调整率，由内部的电流模式控制来提供快速的瞬态响应和逐周期电流限制。

　　这款降压转换器的保护功能包括过流和过压保护、热关断，以及可编程欠压闭锁功能。欠压闭锁电压的阈值设定为2.6V，但是利用引脚上的电阻分压器网络进行阈值设定，便能轻易增加定值。

　　为了尽量减少冲击电流，以及支持电源启动排序，AP3440还集成了通过外部电容器进行设定的软启动功能。新器件包含开漏极电源良好输出信号，使输出处于额定电压的93%与107% 之间，并且有助于进一步缩减电路占位面积。
