Linear 新推恒定电流 / 恒定电压 400mA 充电器 LTC4121-EMBEDCC

>　　凌力尔特公司(Linear Technology Corporation)推出恒定电流/恒定电压400mA充电器LTC4121，该器件适用于锂离子、磷酸铁锂 (LiFePO4) 和铅酸电池。LTC4121的高效率、同步降压型拓扑可接受4.4V至40V的宽输入范围。可编程3.5V至18V电池充电电压范围和严格的±1%准确度使 LTC4121非常适合多种电池化学组成。固定输出浮动电压版本LTC4121-4.2可适合一个串联的锂离子电池组。同步架构可实现高达 94% 的充电效率以及低压差启动和工作。典型应用包括手持式仪表、太阳能供电设备、以及工业和军事传感器及设备。

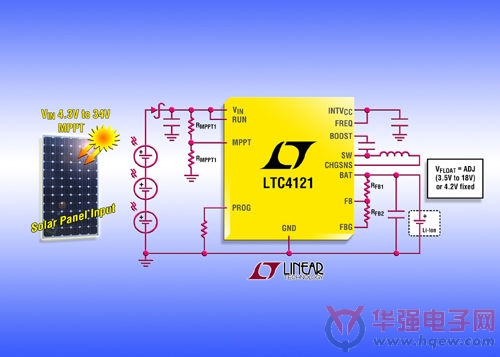

　　为了适应太阳能电池板等高阻抗输入电源，LTC4121可将其输入电压调节为输入开路电压的可编程百分比。如果输入电压降至低于用户设定的开路电压的百分比，充电电流就自动降低。最大功率点跟踪(MPPT)技术可在各种高阻抗输入源情况下实现最大功率工作，甚至在非理想工作环境也是如此。

　　LTC4121提供50mA至400mA的可编程充电电流和低压电池预查验。如果电池电压降至比所设定充电电压低2.2%，再充电功能就启动一个新的充电周期。安全功能包括两小时终止定时器以及NTC温度合格的充电。两个开漏输出提供充电及故障状态信息。

　　LTC4121采用具备裸露焊盘的扁平(0.75mm) 16引脚3mm x 3mm QFN封装以实现卓越的热性能。该器件的E级和I级版本保证工作在-40℃至125℃温度范围。E级版本的千片批购价为每片2.60美元。

　　性能概要：LTC4121

　　●宽输入电压范围：4.4V至40V

　　●可调电池充电电压：3.5V至18V

　　●温度补偿的输入电压调节实现最大功率点跟踪

　　●固定4.2V充电电压选项：LTC4121-4.2

　　●高效率：高达94%

　　●50mA至400mA可编程充电电流

　　●±1%反馈电压准确度

　　●准确度为±5%的可编程充电电流

　　●耐热性能增强型扁平 (0.75mm) 16 引线3mm x 3mm QFN封装

　　
