凌力尔特推出高压侧或低压侧采样的电荷、功率和能量监视器 LTC29

>　　凌力尔特推出高压侧或低压侧采样的电荷、功率和能量监视器 LTC2946，用于 0V 至 100V DC 电源轨范围。集成 ±0.4% 准确度的 12 位 ADC 和精确的外部时基 (晶体或时钟) 可实现优于 ±0.6% 的电流和电荷测量准确度、以及 ±1% 的功率和能量测量准确度。在没有外部时基时，准确度为 ±5% 的内部时基可以取而代之。所有数字读数 (包括电压、电流和功率的最小值和最大值) 都存储在可通过 I2C/SMBus 接口访问的寄存器中。当测量值超过可配置的报警门限时，会发出一个警报信号，从而减轻了主机轮询数据的负担。LTC2946 允许对所有必要的参数进行访问，以准确地评估及管理电路板级能耗。此外，其宽工作范围使该器件非常适合在刀片式服务器、电信、太阳能和工业设备、以及Advanced Mezzanine Card (AMC) 中监视电路板能耗。

　　LTC2946 可用 2.7V 至 5V 电源直接供电、通过内部线性稳压器用 4V 至 100V 电源供电、或者通过内部并联稳压器用超过 100V 的电源供电。3 个通用输入 / 输出 (GPIO) 引脚中有两个可配置为累加器使能和报警输出。内部 ADC 可以连续扫描模式或瞬像模式工作。在停机模式时，该器件的电流消耗从 900μA 降至 15μA。

　　LTC2946 有两种版本可选：LTC2946 I2C 接口具有分离的 SDA 输入和输出引脚以实现标准或光隔离 I2C;而 LTC2946-1 则提供反相 SDA 输出以实现反相光隔离器配置。

　　LTC2946 规定在商用、工业、汽车及军用温度范围内工作，采用 16 引脚 MSOP 和 4mm x 3mm DFN 封装。千片批购价为每片 3.95 美元。

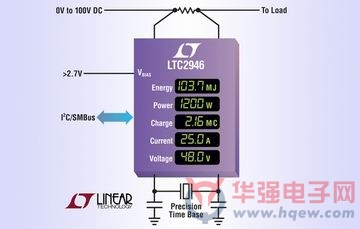

　　照片说明：具 I2C/SMBus 的 0V 至 100V 能量、功率、电荷、电流和电压监视器

　　性能概要：LTC2946

　　? 监视电源电压、电流、电荷、功率和能量使用情况

　　? 0V 至 100V 监视范围，采用内部并联稳压器时 >100V

　　? 具扫描和瞬像模式的 12 位 ADC

　　? I2C/SMBus 数字接口

　　? 有保证的准确度：

　　  o 12 位电压监视时为 ±0.4%

　　  o 12 位电流和 32 位电荷监视时为 ±0.6%

　　  o 24 位功率和 32 位能量监视时为 ±1%

　　? 内部 ±5%、外部或晶体时基

　　? 最小和最大值记录器

　　? 偏置电源范围：4V 至 100V 或 2.7V 至 5.9V

　　? 超过报警门限时发出警报信号

　　? 分离的 SDA 引脚用于简化光隔离

　　? 具 IQ < 40μA 的停机模式

　　? 16 引脚 MSOP 和 4mm x 3mm DFN 封装

　　
