Linear推出单片推挽式DC/DC变压器驱动器LT3999-EMBEDCC资讯-

>　　凌力尔特公司 (Linear Technology Corporation)推出单片推挽式隔离型DC/DC变压器驱动器 LT3999，该器件具备两个限流值为1A的电源开关。LT3999在2.7V至36V的输入电压范围内工作，面向功率级高达15W的应用，可产生一个宽范围的输出电压。这使该器件非常适合汽车、工业、医疗和军事应用。

　　该器件采用可编程占空比及变压器匝数比设定输出电压。数据表中显示的几款现成有售的变压器简化了设计。开关频率可调节在50kHz至1MHz，也可同步至一个外部时钟。LT3999输入工作电压范围采用精准的欠压和过压闭锁设定。在停机时电源电流可降至低于1μA。用户定义的RC时间常数通过限制启动时的浪涌电流提供可调软启动功能，而内置交叉传导防护电路则提高了可靠性。

　　LT3999采用耐热性能增强型MSOP-10和3mm x 3mm DFN-10封装。LT3999 E和I级版本在–40℃至125℃结温范围内工作。LT3999 H级版本保证工作在–40℃至150℃工作结温范围。LT3999 MP 级版本则保证工作在–55℃至150℃工作结温范围。所有器件均有现货供应，I级版本的千片批购价为每片2.75美元。

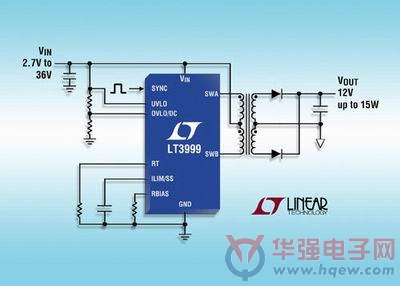

　　照片说明：推挽式DC/DC变压器驱动器

　　性能概要：LT3999

　　●宽VIN范围：2.7V至36V

　　●双1A开关

　　●可编程开关频率：50kHz至1MHz

　　●可同步至高达1MHz的外部时钟

　　●占空比控制功能实现输出电压调节

　　●低噪声拓扑

　　●可编程输入过压和欠压闭锁

　　●交叉传导防护电路

　　●扩展和工业温度级版本：–40℃至125℃工作结温范围

　　●汽车温度级版本：–40℃至150℃工作结温范围

　　●军用温度级版本：–55℃至150℃工作结温范围

　　
