凌力尔特推出低成本、高效率升压型 DC/DC 转换器 LT8580-EMBEDCC

>　　凌力尔特推出电流模式、固定频率升压型 DC/DC 转换器 LT8580，该器件具备一个内部 1A、65V 开关。LT8580 在 2.55V 至 40V 的输入电压范围内工作，非常适合输入源从单节锂离子电池到汽车输入的各种应用。LT8580 可配置为升压、SEPIC 或负输出转换器。其开关频率可通过单个电阻器设定，或同步至一个外部时钟，频率范围为 200kHz 至 1.5MHz，从而最大限度减小了外部组件尺寸。3mm x 3mm DFN (或 MSOP-8E) 封装与纤巧的外部组件相结合，可确保解决方案占板面积非常紧凑，同时降低了解决方案成本。

　　LT8580 的低 VCESAT (0.4V/0.75A) 开关提供了高达 86% 的效率。欠压闭锁 (UVLO) 是用户可调的，以实现最佳系统性能。采用单个反馈电阻就可设定输出电压，从而最大限度减小了外部组件尺寸。其他特点包括外部同步能力、内部软启动和过热停机保护。

　　LT8580EDD 采用 3mm x 3mm DFN-8 封装，LT8580EMS8E 采用耐热增强型 MSOP-8 封装。千片批购价为每片 2.35 美元。工业温度级 (-40°C 至 125°C) 版本 LT8580IDD 和 LT8580IMS8E 已供货，千片批购价为每片 2.59 美元。高温 (–40°C 至 150°C) 版本 LT8580HDD 和 LT8580HMS8E 也已供货，千片批购价为每片 2.84 美元。所有版本均有现货供应。

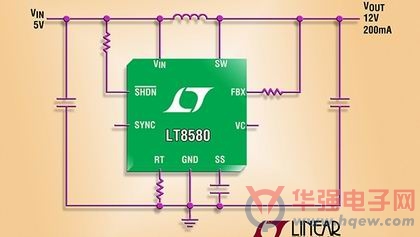

　　照片说明：1A、65V 升压型 DC/DC 转换器

　　性能概要：LT8580

　　? 1A、65V 电源开关

　　? 可调开关频率

　　? 采用单个反馈电阻可设定 VOUT

　　? 可同步至外部时钟

　　? 高增益 SHDN 引脚可接受缓慢变化的输入信号

　　? 宽输入电压范围：2.55V 至 40V

　　? 低 VCESAT 开关：400mV/0.75A (典型值)

　　? 集成的软启动功能

　　? 可非常容易配置为升压、SEPIC 或负输出转换器

　　? 用户可配置的欠压闭锁 (UVLO)

　　? 与 LT3580 引脚兼容

　　? 纤巧的耐热性能增强型 8 引线 3mm x 3mm DFN 和 8 引线 MSOP 封装

　　
