凌力尔特推出 H 级和 MP 级版本开关稳压控制器LTC3853-EMBEDCC资

>　　凌力尔特推出 H 级和 MP 级版本 LTC3853，该器件是一款三输出同步降压型开关稳压控制器。LTC3853 在 4.5V 至 24V 输入电压范围内工作，每相可产生高达 20A 的输出电流，输出电压范围为 0.8V 至 13.5V，效率高达 95%。这些 H 级和 MP 级版本分别保证工作在 –40oC 至 150oC 和 –55oC 至 150oC 的工作结温范围。

　　LTC3853 具备强大的 1.1Ω 内置 MOSFET 栅极驱动器。恒定频率电流模式架构允许使用 250kHz 至 750kHz 可选固定或同步频率。通过使三个输出级以 120o 异相工作可最大限度地降低功率耗散和电源噪声。通过测量输出电感器 (DCR) 两端的压降或者通过采用一个可选检测电阻器，可完成输出电流检测。折返电流在短路和过载情况下限制 MOSFET 热散。此外，LTC3853 具可调软启动或跟踪。可选突发模式 (Burst Mode?) 工作、脉冲跳跃或连续电感器电流模式是用户可控制的，以优化轻负载效率。

　　LTC3853 具精确 0.8V 基准，在 –55oC 至 150oC 工作温度范围内准确度为 ±1.25%。LTC3853 具高达 98% 的占空比，提供非常低的压差电压，这个特点对于在电池供电应用中延长电池运行时间是很有用。LTC3853 采用耐热增强型 6mm x 6mm QFN-40 封装。千片批购价为每片 4.24 美元。

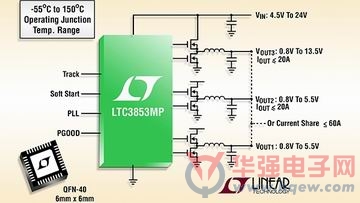

　　照片说明：三输出降压型 DC/DC 控制器

　　性能概要：LTC3853

　　? 三输出、120o 异相控制器可降低噪声和输入电容

　　? 跟踪和锁相环同步

　　? 为预偏置负载安全供电

　　? 250kHz 至 750kHz 固定或可同步工作频率

　　? DCR 或 RSENSE 电流检测选项

　　? 峰值电流模式控制

　　? 强大的内置 N 沟道 MOSFET 栅极驱动器

　　? 内置 5V 线性稳压器

　　? 可选突发模式、脉冲跳跃或强制连续工作模式

　　? 在 –55oC 至 +150oC 温度范围内基准电压准确度为 ±1.25%

　　? 可编程软启动

　　? 电源良好信号

　　? 扩展和工业温度级：–40°C 至 125°C 工作结温范围

　　? 汽车温度级：–40°C 至 150°C 工作结温范围

　　? 军用温度级：–55°C 至 150°C 工作结温范围

　　
