Littelfuse推出低电容型瞬态抑制二极管阵列SP2574NUTG-EMBEDCC资

>　　Littelfuse公司是全球电路保护领域的领先企业， 日前宣布推出了低电容型SP2574NUTG瞬态抑制二极管阵列(SPA?二极管)，旨在保护高速差分数据线免受因ESD(静电放电)、CDE(电缆放电)、EFT(电气快速瞬变)和雷击感应浪涌造成的损害。

       SP2574NUTG来自SP2574N系列瞬态抑制二极管阵列，可在高达40A(IEC61000-4-5)和高达30kV ESD(IEC61000-4-2)的条件下保护四个通道或两个差分线对。 低电容(从I/O到接地端仅为3.8pF TYP)和低箝位电压(40A条件下相比同类解决方案要低15%)使其成为保护高速数据接口的理想选择，例如笔记本电脑、开关、服务器等的1GbE应用。它还非常适合用于WAN/LAN设备、LVDS接口、集成式磁性元件和智能电视应用。

　　Littelfuse公司瞬态抑制二极管阵列产品系列总监Chad Marak表示：“SP2574NUTG可帮助设计工程师保护最先进的芯片集(例如以太网PHY)免受各种可引起过早失效或软故障的电气威胁的损害。它的‘直通型’设计可保障信号完整性、降低电压过冲并简化PCB设计。”

　　SP2574NUTG TVS瞬态抑制二极管阵列具有以下关键优势：

　　? 可靠的浪涌和ESD保护功能让设计工程师能够完全确信其设计将达到或超过有关GR-1089、ITU和YD/T电信标准的全部监管要求。

　　? 40A条件下的动态电阻极低，仅为0.13?，相比同类解决方案可将箝位电压降低15%。

　　? 凭借每个输入/输出端与地面之间低至3.8pF(TYP)的电容，该解决方案可确保1GbE等高速差分线对应用的信号完整性。

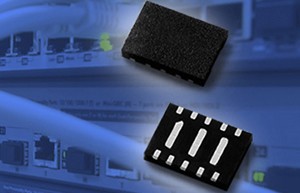

　　? 小型(3.0 x 2.0毫米)μDFN-10封装可节省宝贵的电路板空间，让设计师能够直接将导线布在设备下方，而无需采用可能造成阻抗不匹配的短线。

　　
