东芝面向汽车应用推出有刷电机预驱动芯片TB9052FNG-EMBEDCC资讯-

>　　东芝公司今天宣布面向汽车应用推出有刷电机[1]预驱动芯片(IC)—TB9052FNG。样品出货将于8月启动，而量产计划于2015年3月启动。

　　如电动助力转向系统(EPS)之类的安全关键型汽车系统必须满足ASIL-D [2]的要求。ASIL-D是ISO 26262“道路车辆—功能安全”中所述的最高汽车安全完整性等级。东芝的新型有刷电机预驱动IC集成了关键功能，包括预驱动电路[3]和电机电流检测电路[4]，以及针对更高功能安全的各种故障检测电路。

　　此外，东芝也已经开展了一系列功能安全分析，以模拟各种系统故障，而且还将为客户提供记录文件，以支持安全分析和设计。

　　新产品的主要特性

　　1、内置电机电流检测电路

　　可简化系统并缩减印刷电路板(PCB)尺寸。

　　2、针对功能安全的冗余功能

　　针对功能安全的电机电流检测电路，采用冗余配置。

　　3、电机控制方式可选择

　　根据系统不同，可选择内部逻辑控制或直通控制。

　　4、当检测到故障时，可选择预驱动操作

　　当检测到故障时，可选择由预驱动IC本身或微控制单元(MCU)来控制。

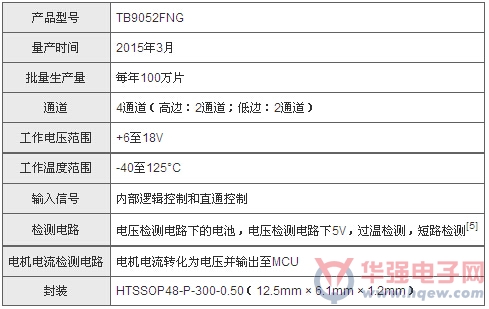

　　主要规格

　　1]：带换向器(电刷)的电机

　　[2]：ASIL：汽车安全完整性等级

　　[3]：预驱动装置控制驱动电机的MOSFET

　　[4]：从电机电流转化为电压并输出至MCU

　　[5]：检测漏极和驱动源(MOSFET)之间的短路故障

　　
