>　　东芝公司(Toshiba Corporation) 今天宣布推出“TC78H610FNG”。“TC78H610FNG”是东芝公司H桥驱动器芯片(IC)系列的最新产品，适用于低电压有刷直流电机，如用于电池驱动设备、相机设备和家用电气设备的电机。量产出货即日启动。

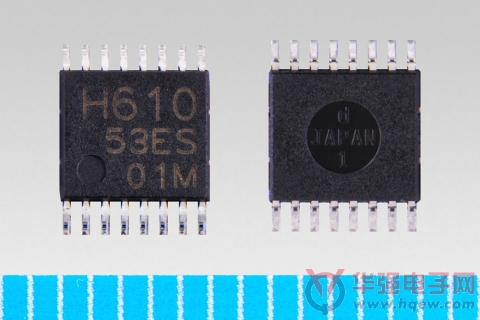

　　新产品采用小型封装(SSOP16)，与采用SSOP20封装的产品相比，可将所需安装面积减少21%。TC78H610FNG既降低了印刷电路板(PCB)成本，也缩小了设备体积。

　　新产品的关键特性

　　小型封装(SSOP16)为小型化和降低成本提供支持可控制两台有刷直流电机或一台步进电机异常检测功能(过流检测、热关机电路、欠压锁定电路)可提高驱动电机的安全性待机模式耗电0μA(典型值)通过采用直通电流保护，电机控制无需考虑ON(开)和OFF(关)输出切换之间的停滞时间。

　　主要规格

　　产品型号TC78H610FNG

　　供电电压

　　(工作电压范围)电机驱动电源：2.5至15V

　　逻辑电源：2.7至5.5V

　　输出电流

　　(绝对最大额定值)1.0A

　　输出ON电阻(上限和下限总和)

　　1.2Ω(典型值)

　　恒定电流

　　直流脉宽调变(PWM)

　　封装：SSOP16

        【注】H桥：以H形状排列晶体管构成的电路。用于通过正向控制和反向控制驱动有刷直流电机和步进电机。

　　
