[导读] 山东济南，2017年10月10日讯，山东高云半导体科技有限公司（以下简称“山东高云半导体”）今天宣布推出基于中密度晨熙Ⓡ家族的GW2A系列FPGA芯片的DDR类储存器接口IP核初级版（Gowin Memory Interface IP），包括相关IP软核、参考设计及开发板等完整解决方案。
山东济南，2017年10月10日讯，山东高云半导体科技有限公司（以下简称“山东高云半导体”）今天宣布推出基于中密度晨熙Ⓡ家族的GW2A系列FPGA芯片的DDR类储存器接口IP核初级版（Gowin Memory Interface IP），包括相关IP软核、参考设计及开发板等完整解决方案。
本文引用地址: http://www.21ic.com/np/mcu/201710/740319.htm
高云DDR类储存器接口IP核初级版目前是一个通用的DDR2存储器接口IP，兼容JESD79-2标准。该IP包含通用的DDR2内存控制器（Memory Controller，MC）与对应的物理层接口（Physical Interface，PHY）。后续升级版会支持晨熙Ⓡ家族的GW2AR系列内嵌DDR类储存器式FPGA，功能升级将延及DDR1、DDR3内存控制器与对应的物理层接口。
高云DDR类储存器接口IP核初级版为用户提供一个通用的用户命令接口，另一端通过PHY连接至内存芯片，完成用户对存储器的访存要求。“高云DDR类储存器接口软核品种丰富，能支持目前市场上的主流DDR类储存器。”高云半导体软核研发部门负责人高级经理高彤军先生解释说，“目前推向市场的IP核初级版已经能够满足我们很多客户的应用要求，但是还远远没有达到高云器件的潜力，我们最终目标速度是达到800Mbps到1Gbps的范围。”
“我们提供简明易用的IP调用界面，同时提供可用于验证DDR2控制器IP性能的开发板和参考设计。”高云半导体市场副总裁兼中国区销售总监黄俊先生表示，“高云半导体会持续在IP核的开发方面加大投入，旨在提高用户FPGA的设计余量和整体系统的可靠性，同时缩短用户的设计周期，可以让广大用户尽快熟悉国产FPGA的架构，逐渐认同国产FPGA品牌的品质和良好的技术支持服务。”
IP主要特征
l DDR2 MC与PHY的时钟比例为1：2；
l 支持存储器数据路径宽度为8、16、24、32、40、48、56、64和72位；
l 支持单列UDIMM和SODIMM内存模块；
l 支持x4、x8和x16两种数据宽度的内存芯片；
l 可编程突发长度4或8；
l 可配置的CL；
l 可配置的CWL；
l 可配置的tFAW；
l 可配置的tRAS；
l 可配置的tRCD；
l 可配置的tRFC；
l 可配置的tRRD；
l 可配置的tRTP；
l 可配置的tWTR；
l 支持动态片上终端ODT的控制；
l 支持自动刷新和用户启动刷新，自动刷新间隔可配置。
IP工作频率
l DDR2 SDRAM数据速率目前为500Mbps~560Mbps；
IP整体结构

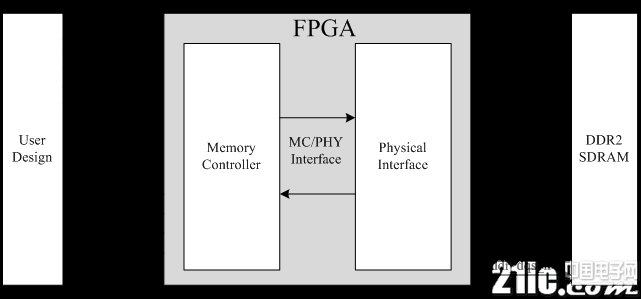

高云DDR类储存器接口IP核的基本结构，包含Memory Controller、Physical Interface等主要模块。图中的User Design block 是FPGA中需要与外部DDR2 SDRAM芯片所连接的用户设计。
GW2AR、GW2A系列FPGA
GW2AR系列为内嵌DDR类储存器式FPGA，GW2A系列FPGA支持外挂DDR类储存器。其中，GW2AR-18K LQ176内嵌128M DDR1；GW2A-18KBGA封装与 GW2A-55K BGA封装支持外挂DDR2。
开发板与参考设计
高云DDR类储存器接口IP核初级版， 参考设计及开发板支持GW2A-18K/55K BGA封装FPGA对接通用DDR2存储器，后续升级版会支持GW2AR系列内嵌DDR类储存器式FPGA，功能升级将延及DDR1、DDR3内存控制器与对应的物理层接口。
关于山东高云半导体：
山东高云半导体科技有限公司于2014年3月成立，位于济南高新区齐鲁软件园，作为广东高云半导体科技股份有限公司的全资子公司，山东高云半导体致力于国产FPGA解决方案并推动其产业化，旨在推出具有核心自主知识产权的民族品牌FPGA芯片。
