Elmos推出集成LIN系统基础芯片功能的三通道半桥驱动控制器 -

 艾尔默斯公司(Elmos)日前宣布推出集成了LIN系统基础芯片功能(LIN-SBC)的三通道半桥驱动控制器E523.01/11，该产品在传统的三通道半桥预驱动器的基础上集成了LIN收发器/双向PWM通信接口和LDO等功能模块。产品主要适用于汽车领域，具体可应用在汽车HVAC系统中的鼓风机控制、发动机冷却风扇、水泵、燃油泵、液压泵和涡轮增压调节器等。

本文引用地址: http://www.21ic.com/np/mcu/201310/194864.htm

针对汽车中的上述应用需求，该系列芯片在三个半桥预驱的基础上集成了LIN收发器/双向PWM通信接口、一个LDO模块、一个动态可编程且高精度的死区时间产生模块和一个电机电流测量放大器等。其中的LDO模块可提供3.3V/5V、70mA的电源给外部MCU，如果外部MCU需要更大的电流，可以通过外部的三极管进行扩展。此外，产品还集成了可编程阀值的过流检测、过温检测、过压/欠压检测和可编程阀值的短路保护等诊断保护功能。

通过采用该系列芯片，降低了整个系统的器件数量并可节省线路板的尺寸，从而提高了整个系统的可靠性。同时，该系列产品还提供了两通道半桥的预驱芯片E523.02/12，可广泛应用于汽车中的雨刮、座椅控制和电动行李箱盖等领域。

带LIN-SBC功能的三通道半桥驱动控制器E523.01/11的主要特点：

集成了死区时间模块，可通过SPI进行动态调整;

电源电压范围从7V到28V，峰值电压可抗42V;

睡眠模式电流为20uA(典型值);

电源电压模块可提供3.3V或者5V电压给外部MCU，最大电流可到70mA，如果需要支持更大电流的负载，可以采用外部三极管进行扩展;

可调整的看门狗和复位产生电路;

集成了LIN 2.2A的收发器且可向下兼容到LIN 1.3或者双向PWM接口;

电机电流测量放大器输出;

可调节的过流关断保护和MOSFET短路保护以及可配置的过压/欠压保护;

芯片可通过LIN/PWM总线接口或者KL15(端口S)唤醒;

结温范围：-40℃ ~ 150℃(峰值可以达到170℃);

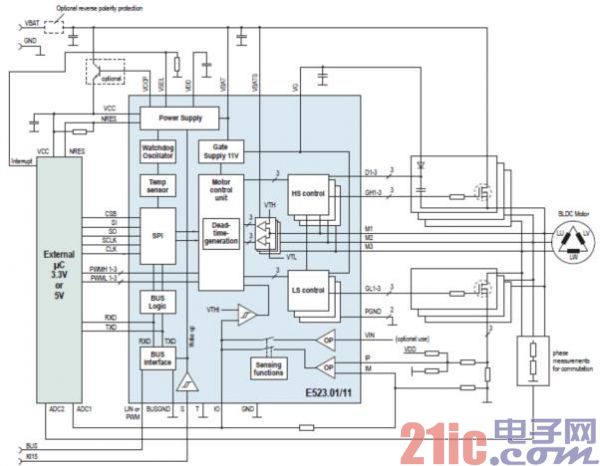

E523.01/11的典型应用电路：
