瑞萨电子低功耗MCU 78K0/Kx2-L简介 -

随着人们环保意识的日益提高，消费者越来越关注微控制器系统的节能化，为了扩大在节能家电和电池供电系统等市场领域的应用，Renesas瑞萨电子在新的产品中加入了节能理念，推出业界高标准8位低功耗闪存微控制器产品78K0/Kx2-L。该系列产品适用于电池供电系统及节能家电领域，例如测量仪表、感测接口、烟雾传感器、火灾报警器、电动牙刷、剃须刀等。

本文引用地址: http://www.21ic.com/np/mcu/201010/67548.htm

产品特征

实现高水平低功耗

STOP mode电流为0.3uA(VDD=3.0V，RMC=56H)

HALT mode电流为0.65uA(int.30KHz, VDD=3.0V，RMC=56H)

HALT mode电流为1.13uA(fsub=32.768KHz，VDD=3.0V，RMC=56H)

1MHz(4MHz/4)@3V工作时电流为220uA

78K0/Kx2-L低功耗实现方式：可选的时钟源和电压调节器。

1.通过选项字节设置内部高速4/8MHz振荡器优化Flash/Regulator功耗

2.通过RMC寄存器设置内部调节器电压

3.待机时使用的低速时钟源由原有产品的240KHzOSC变更为30KHzOSC

4.宽范围工作电压：1.8V至5.5V（1-10MHz）

78K0/Kx2-L通过硬件上的进一步优化实现低功耗，有助于延长电池寿命，实现系统的低功耗，适用于低电压、低功耗的应用领域。

 丰富的模拟外设

扩充了10bit A/D转换器功能，信号转换时间从原有产品的6us减少为3.3us

内置放大器OPAmp，减少系统外置器件数量，降低了模拟电路测算成本

具有LVI和POC电路

78K0/Kx2-L强大的模拟外设使其非常适用于集成传感器功能的系统。

优化了片上调试接口

选择内部主时钟的振荡电路进行片上调试时，除连接电源必需的引脚之外，78K0/Kx2-L首次将调试时所需的引脚数由原先的4根减少到1根，进一步节约PCB空间，方便调试。

高集成度

可选4/8MHz内部高速振荡器

30KHz内部低速振荡器

丰富的串行外设：UART、CSI/SPI、I2C

4-11ch 10位A/D转换器(AVREF=1.8~5.5V)

2-4ch 8位定时/计数器(2ch PWM输出)

1ch 16位定时/计数器(1ch PPG输出，2ch接收输入)

一个看门狗定时器(WDT)

RTC实时时钟(78K0/KC2-L)

内置1-2ch放大器OPAmp

上电清除电路POC

低电压检测电路LVI：1.91V和4.22V可选

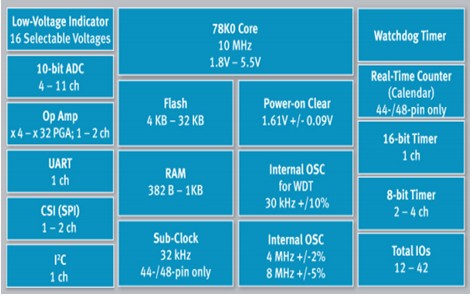

78K0/Kx2-L微控制器框图

高性能

高效的内核设计：78K0内核

宽范围工作电压：1.8V至5.5V（1-10MHz）

工业级温度范围：-40℃至+85℃

单电源Flash存储器

自编程功能(具备启动区交换(Boot Swap)功能)

应用领域

烟雾传感器/火灾报警器

水表/气表

电动牙刷/剃须刀

节能家电

手持测量设备

感测接口

产品系列

78K0/Kx2-L系列微控制器是Renesas瑞萨电子新推出的高集成度、高性能、高可靠性、低功耗8位MCU。目前上市的产品选型可参考下表。

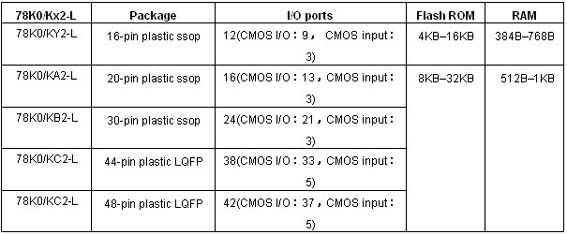

78K0/Kx2-L 微控制器产品选型

更多技术支持及产品信息请致电瑞萨电子授权分销商世强电讯
