　　Allegro MicroSystems, LLC发布一款全新的电源管理IC(PMIC)A4413，可以配置为降压或升降压前置稳压器，能够把汽车电池电压高效地转换为严格调节的中间电压，并带有完整的控制、诊断和保护功能。其输出包括用于远程传感器(V5P)的5V、最大75mA的高压保护线性稳压器(LDO)，以及0.8至3.3V、最大800mA的可调同步降压稳压器(ADJ)。A4413器件经专门设计能够在高温环境下为微处理器供电，因而理想适用于发动机罩下(under hood)以及其它汽车应用。

　　A4413能够通过逻辑电平(ENB)或高压(ENBAT)输入开启，其诊断输出包括一个具有2ms上升延迟的上电复位输出(NPOR)以监控同步降压，一个用来监控5V LDO的PowerOK输出(POK5V)，以及一个ENBAT状态输出(ENBATS)。A4413的双带隙(一个用于稳压，一个用于故障检测)提升了其长期可靠性。

　　A4413器件包括一个脉宽窗式看门狗(PWWD)定时器，能够通过编程以检测1至2ms的脉宽(WDADJ)。这款看门狗定时器具有激活延迟功能，可根据脉宽设置进行调节以配合处理器的启动。通过使用WDTOL引脚，看门狗窗口容差可以设置为±8%、±13%或±18%。看门狗定时器还具有一个低电平有效开启引脚(WDENn)，以便于初始工厂编程或现场再次闪存编程。

　　A4413器件的保护功能包括针对两个输出电源轨的欠压和过压锁定，在输出短路时，V5P LDO可提供返送过流保护(foldback overcurrent protection)。此外，V5P输出能够得到保护避免出现短路到电池的事件。两款开关稳压器还包括有逐脉冲(pulse-by-pulse)电流限制、打嗝模式短路保护、LX短路保护、异步二极管缺失保护(仅限VREG)，以及过热关断(TSD)等保护功能。

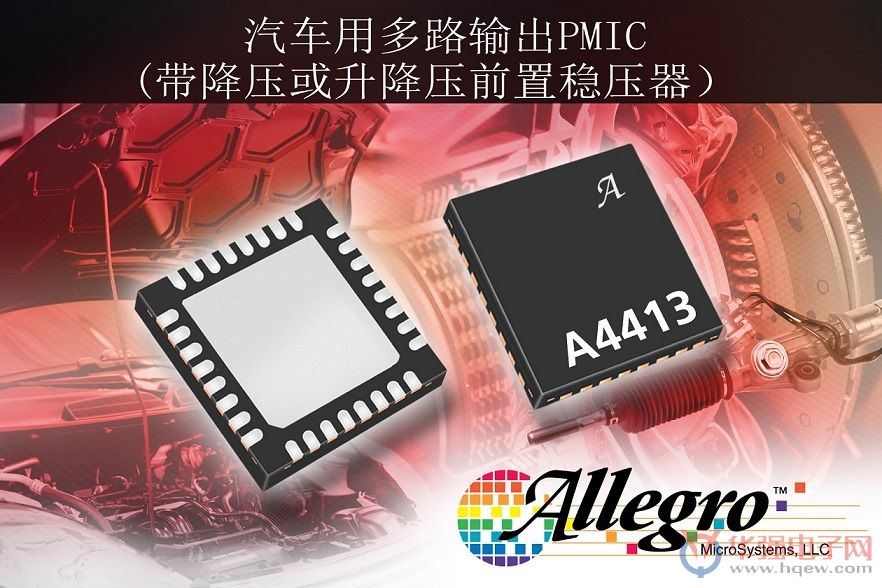

　　A4413器件采用低厚度32引线、5mm × 5mm、0.5mm间距QFN封装(后缀“ET”)供货，配有裸露散热焊盘。
