　　凌力尔特公司 (Linear Technology Corporation) 推出40A 降压型μModule?(微型模块) 开关稳压器LTM4636，该器件采用 3D 结构的小型封装，允许更快速地散热并以更低温度运行。LTM4636 在 16mm x 16mm BGA 封装顶部叠置了电感器，可受益于作为散热器使用的裸露电感器，允许从任意方向与气流直接接触以冷却该器件。LTM4636 提供 40W (12VIN、1VOUT、40A、200LFM) 时，温度仅比环境温度升高 40°C。在环境温度高达 83°C 时，可提供 40W 满功率，在 110°C 的环境温度下可支持 20W 半功率。

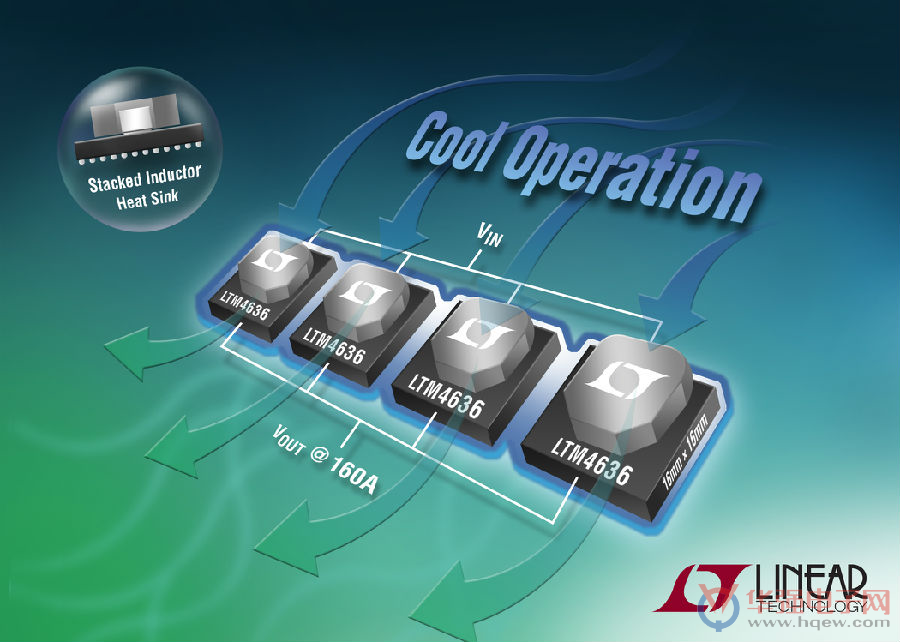

　　LTM4636 以 92%、90% 和 88% 的效率运行，分别向 1V 负载 (12VIN) 提供 15A、30A 和 40A 电流。该μModule 稳压器是可扩展的，例如4 个 LTM4636 采用并联均流模式时可提供 160W 功率，而温度仅上升40°C，效率为 88% (12VIN、1VOUT、400LFM)。

　　该器件高度为 7.07mm，包括叠置在 16mm x 16mm x 1.91mm BGA 封装上的电感器。除了从顶部散出热量，LTM4636 专为把热量从封装的底部均匀地散播至 PCB 而设计，该器件具有 144 个 BGA 焊球，并以成排的形式把这些焊球分配给流有大电流的 GND、VIN和 VOUT。LTM4636μModule 稳压器兼具令人印象深刻的 DC/DC 转换效率和增强的散热能力，虽然采用小型封装，热性能却得到了提高，因此系统设计师可从该器件受益。

　　LTM4636 在 4.7V 至 15V 输入电源电压范围内运行，调节输出在0.6V 至 3.3V。在 –40°C 至 125°C 温度范围内，总的DC 输出电压准确度为 ±3%。
