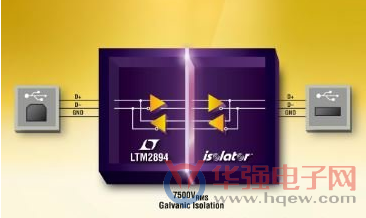

　　凌力尔特 (Linear Technology Corporation) 日前推出强化型 USB μModule (微型模组) 隔离器 LTM2894，该元件可针对地对地压差和大共模瞬变提供保护。强固介面和内部隔离使 LTM2894 非常适合在需拥有高压保护功能之严苛工业或医疗环境中执行 USB 的系统。LTM2894 透过隔离一对 USB 讯号收发器 (採用内部讯号隔离) 将接地点分离开，提供 7500VRMS 隔离度和 >50kV/μs 的最佳共模抑制能力。LTM2894 能持续承受高达 1000 VRMS 的电压，并提供 17.4mm 的爬电距离，此符合 IEC 60601-1 标準的分隔距离允许医疗设备透过高于 250VRMS 的电源电压操作，同时满足两种患者保护方法的要求。

　　LTM2894 非常适用于众多的 USB 集线器、主机和匯流排隔离应用。具有 ±20kV ESD 防护能力的收发器可以 USB 2.0 全速 (12Mbps) 和低速 (1.5Mbps)操作，而暂停模式负责监视閒置状态并将 VBUS 电流减小至低于 2.0mA。下行的整合式下拉电阻和上行的整合式上拉电阻可自动进行配置以与下游元件的速度相匹配，使 LTM2894 能够监视匯流排速度并向主机报告。LTM2894 不需要外部元件，并且是适用于隔离式 USB 通讯的完整μModule 解决方案。

　　LTM2894 採用精小的 22mm x 6.25mm 表面贴着 BGA 封装，所有积体电路和被动元件都包含于符合 RoHS 要求的 μModule 封装中。LTM2894 提供商用、工业和汽车温度级版本，所支援的操作温度範围分别为 0°C 至 70°C、 –40°C 至 85°C 和 –40°C 至 125°C。千颗量购计之单价为 12.20 美元起。LTM2894 为 μModule 隔离器系列之最新元件，该系列包括隔离型 RS485、RS232、SPI、I2C、CAN 和 GPIO。更多产品选择等相关资讯请参阅 www.linear.com/product/LTM2894。

　　性能概要： LTM2894

　　·隔离式 USB 收发器：7500VRMS 持续 1 分鐘

　　·USB 2.0 全速率和低速率相容

　　·自动配置 USB 匯流排速率

　　·4.4V 至 36V VBUS 和 VBUS2 运作範围

　　·3.3V LDO 输出提供讯号基準：VLO、VLO2

　　·可承受 50kV/μs 共模暂态

　　·在 USB 介面接脚上 ±20kV HBM ESD

　　·1414VPEAK 最高持续操作电压

　　·17.4mm 爬电距离

　　·22mm x 6.25mm BGA 封装
