线圈一体型降压“micro DC/DC”转换器 最适用于便携式终端、平板

　　特瑞仕半导体株式会社(日本东京都中央区 董事总经理：芝宫　孝司)开始批量生产对应工作电压下限2.5V为止、上限温度105℃为止的线圈整体型“micro DC/DC”转换器、XCL223/XCL224系列产品。

　　XCL223/XCL224系列产品是把线圈和控制IC组成整体的超小型(外形尺寸：2.25mm x 1.5mm x h0.75mm)的降压micro DC/DC转换器，实现了世界中输出电流为0.4A / 0.7A输出类型中最小级别的小型、超薄。

　　因为外接零件只需追加了2个陶瓷电容，即可构成电源电路，有利于节省电路板面积的空间、及缩短开发工时。此外，由于内置了线圈，使之易于电路板布局、能把不需要的辐射噪声及电路工作障碍抑制在最小限度。

　　工作电压范围在2.5V～5.5V之间，能在0.8～3.6V (精度±2.0%)的范围内以0.05V的间隔选择输出电压。振荡频率为3.0MHz、能从PWM控制(XCL223)或PWM/PFM自动切换控制(XCL224)中任选一种控制方式。工作周围温度能对应-40℃～+105℃的范围。

　　XCL223/XCL224系列产品采用了HiSAT-COT (*1) 、最适用于要求高速瞬态响应的光缆及小型电脑外围机器、搭载了CPU等便携式机器及数字式机器。

　　将本次开发的产品列入产品阵容，使之更进一步能配合用途选择产品。今后特瑞仕还将力图扩大符合市场需求的“micro DC/DC”的XCL系列产品。

　　【XCL223/XCL224系列产品的特长】

　　? 实现了世界上输出电流0.4A / 0.7A级别中最小级别的线圈整体型降压DC/DC转换器

　　? 采用了HiSAT-COT(*1) 、实现了高速瞬态响应

　　? 能对应于光器件、便携式机器及数字式机器等应用目的

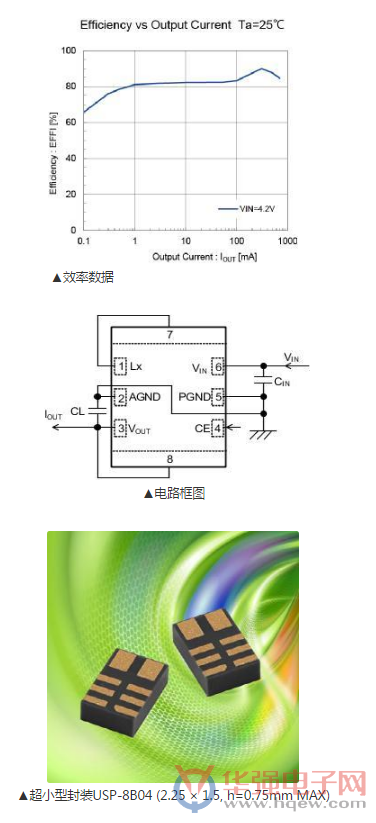

　　? 高效率　(90%: 4.2V?3.3V　300mA时)

　　? 工作周围温度:-40℃～+105℃

　　? 最适用于通过小型化缩小电路板实装面积

　　(*1) 本公司独特的高速瞬态响应技术的名称。
