东芝电子元件及存储装置株式会社面向汽车应用推出新款低功耗Blue

　　东芝电子元件及存储装置株式会社宣布推出一款符合低功耗(LE)[1]Bluetooth核心规范4.2版的新款IC，该IC包含安全连接支持、LE隐私功能以及扩展数据包长度支持。该IC适用于严苛的汽车环境和更宽的温度范围。混合信号TC35679IFTG同时包含有模拟射频和基带数字部件，可在单一、紧凑、薄型40引脚6mm x 6mm x 1mm QFN“可沾锡侧翼”(wettable flank)封装(引脚间距为0.5mm)中提供一个全面的解决方案。

　　TC35679IFTG提供Bluetooth主机控制器接口(HCI)功能和低功耗GATT配置文件功能(根据Bluetooth?定义)规格。当与外部非易失性存储器结合使用时，该新IC成为一款完全成熟的应用处理器，同样还可以与外部主机处理器结合使用。

　　这一高度集成的设备基于Arm Cortex-M0处理器并且配有相当大的384KB板载掩模型只读存储器(ROM)，可为Bluetooth基带处理提供支持，另外还配有192KB的板载随机存取存储器(RAM)，可用于存储Bluetooth应用程序和数据。

　　TC35679IFTG的一大关键特征在于其支持17条通用IO (GPIO)线并支持SPI、I2C和921.6kbps双通道UART等多种通信选项，因此能够成为复杂系统的组成部分。这些GPIO线可访问唤醒接口、四通道PWM接口和六通道模数转换器等一系列片上功能，并且能够为需要更宽功率范围的应用提供选装的外部功率放大器控制接口控制。芯片上的直流-直流转换器或LDO电路将外部电源电压调节至芯片所需的电压值。

　　该低功耗IC符合AEC-Q100[2]标准，将主要适用于汽车应用。可沾锡侧翼封装简化了所需的自动化表面异常检测，可提供高水平的焊接质量，能够承受汽车应用中的振动。

　　当前应用包括遥控钥匙系统以及通过为传感器提供可靠的无线连接从而减少线缆的使用。该设备还将有助于实现与诊断设备的远程连接，形成一个Bluetooth“软”车载诊断(OBD)端口，从而节省相关的布线和OBD连接器的成本并减轻其重量。

　　TC35679支持广泛的电源电压(1.8-3.6V)，因此适合汽车应用。输入电压为2.7V-3.6V时，工作温度范围为-40?C-105?C，输入电压为1.8V-3.6V时，工作温度范围为-40?C-85?C。

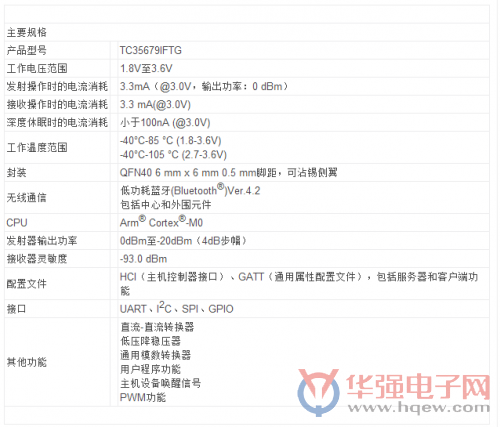

　　主要特点

　　- 低功耗：

　　3.3mA(发射器工作电流@3.0 V，输出功率：0 dBm)

　　3.3 mA(接收器工作电流@3.0 V)

　　深度休眠(@3.0V)时的电流消耗小于100nA

　　- 接收器灵敏度：-93 dBm

　　- 支持低功耗蓝牙(Bluetooth LELE) Ver.4.2中心设备和外围设备

　　- 内置通用属性配置文件(GATT)

　　- 支持GATT定义的服务器和客户端功能

　　- 可沾锡侧翼封装

　　- 符合AEC-Q100标准[2]

　　应用

　　汽车和工业应用的低功耗Bluetooth通信设备。

　　注：

　　[1]：由Bluetooth Ver.4.2定义的低功耗通信技术。

　　[2]：预计将于年底前获得认证。

　　* Bluetooth文字商标和标志是Bluetooth SIG, Inc.的注册商标，东芝公司对该商标的使用经过授权。其他商标和商品名称均为其各自拥有者所有。

　　* Arm和Cortex是Arm Limited(或其子公司)在美国和/或其他地方的注册商标。
