Vishay首颗通过AEC-Q100认证的模拟开关提高信号完整性和带宽-emb

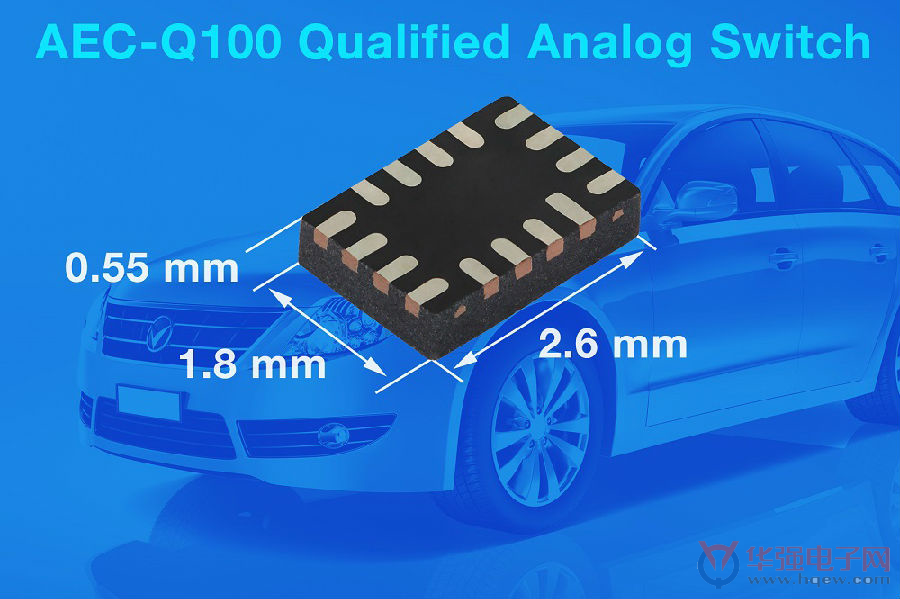

     日前，Vishay Intertechnology, Inc.宣布，推出新的通过AEC-Q100(Grade 1)认证的双路DPDT/四路SPDT模拟开关---DGQ2788A，开关在2.7V下电阻为0.37Ω，带宽338MHz，采用小尺寸2.6mm x 1.8mm x 0.55mm miniQFN16封装。Vishay SiliconixDGQ2788A非常适合空间有限的汽车应用中的模拟和数字信号开关，具有非常平的电阻和寄生电容曲线，可提高信号完整性，提供更高的带宽。

　　今天发布的器件是Vishay正在推出的汽车系列模拟开关的首颗产品，着力解决车载智能通信、信息娱乐、高级驾驶辅助系统(ADAS)、先进诊断和引擎控制模块、牵引和稳定性控制模块，以及电动车窗、车锁和后视镜等快速增长的车载细分领域中的信号开关需求。这些应用需要音频、视频、总线和通信接口开关，用来对信号进行桥接和路由。

　　类似电阻的竞争器件最高工作电压为4.3V，DGQ2788A将电压范围扩大到5.5V，能够适应常用的5V工业信号。开关的电阻平坦度为10mΩ，使THD达到-100dB，提高了20dB，而其他器件的平坦度高达500mΩ。另外，DGQ2788A的寄生电容CON为26pF，COFF为14.5pF，分别低70%，使338MHz下的-3dB带宽提高了3倍。竞争器件要达到最优的带宽，只能使用2.3V～3.6V的供电电源。DGQ2788A采用了门控开关设计，实现了低88%的开关RC矩阵。器件具有工作电压范围宽、低电阻和高带宽的优点，完全满足各种设计需求，简化BOM。

　　DGQ2788A的工作温度从-40℃到+125℃，有4个独立的可选SPDT开关和2个控制输入。所有开关在两个方向上都能很好地导通，可用作复用器或解复用器。开关使用一个1.8V～5.5V电源供电，数字输入的逻辑阈值为1.2V，保证与低电压TTL/CMOS兼容。器件符合RoHS，采用先开后合的开关方式，有掉电保护，ESD保护大于2kV(人体模型)，闩锁电流达到per JESD78标准要求的300mA。
