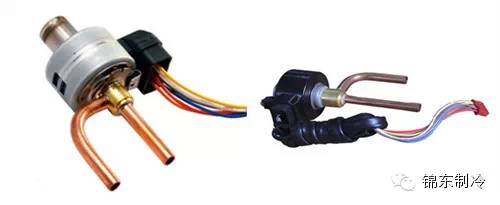

【技术分享】电子膨胀阀的工作原理及控制

来源：fromnet 网络用户发布，如有版权联系网管删除　2018-08-17　

锦东经营项目包括：制冷配件的代理、批发、零售，冷暖工程材料配套及专用配件定制。

电子膨胀阀吸气过热度控制

吸气过热度控制系统由电子膨胀阀、压力传感器、温度传感器、控制器组成，工作时，压力传感器将蒸发器出口压力P1、温度传感器将压缩机吸气过热度传给控制器，控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，将阀开到需要的位置。以保持蒸发器需要的供液量。电子膨胀阀的步进电机是根据蒸发器出口压力P1变化、压缩机吸气过热度变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制过热度。另外，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，开闭特性和速度均可人为设定;电子膨胀阀可在10%--100%的范围内进行精确调节，且调节范围可根据不同产品的特性进行设定。选用电子膨胀阀吸气过热度控制，机组无论在标准工况下、变工况、满负荷、变负荷运行维持较高的COP值水平。

电子膨胀阀液位控制

液位控制系统由电子膨胀阀、液位传感器、液位控制器组成。当蒸发器内的液面上下变化时，蒸发器内的液位传感器将液位变动的比例关系用4-20mA信号传给液位控制器, 液位控制器将信号处理后，随后输出指令作用于电子膨胀主阀的步进电机，使其开度增大、减小，以保持制冷剂液位在限定的范围内。电子膨胀阀的步进电机是根据制冷剂液位变化实时输出变化的动力，这个实时输出变化的动力能及时克服各种工况和各种负荷情况下主膨胀阀变化的弹簧力，使阀的开度满足蒸发器供液量的需求，进而蒸发器的供液量能实时与蒸发负荷相匹配，即电子膨胀阀可通过控制器人为设定，有效的控制蒸发液位。选用电子膨胀阀液位控制，机组无论在标准工况下、变工况、满负荷、变负荷运行均维持较高的COP值水平。电子膨胀阀液位控制一般应用在吸气过热度低于2℃的制冷装置，而电子膨胀阀吸气过热度一般应用在吸气过热度5℃左右的制冷装置，因此前者比后者更能有效的利用蒸发面积，提高蒸发负荷，获取更高的COP值。
