光立方制作

光立方制作，控制它们的是一块51单片机，也还行，不过最终的8X8X8的作品不打算用51，准备换成AVR的，主要是由两方面考虑，一个是AVR可以支持主从机的串口通信，便于扩展，再者呢，价格也就比51贵了三几块钱，运行速度快、可编程空间也大，到时候光立方就可以显示出更多的图案出来。

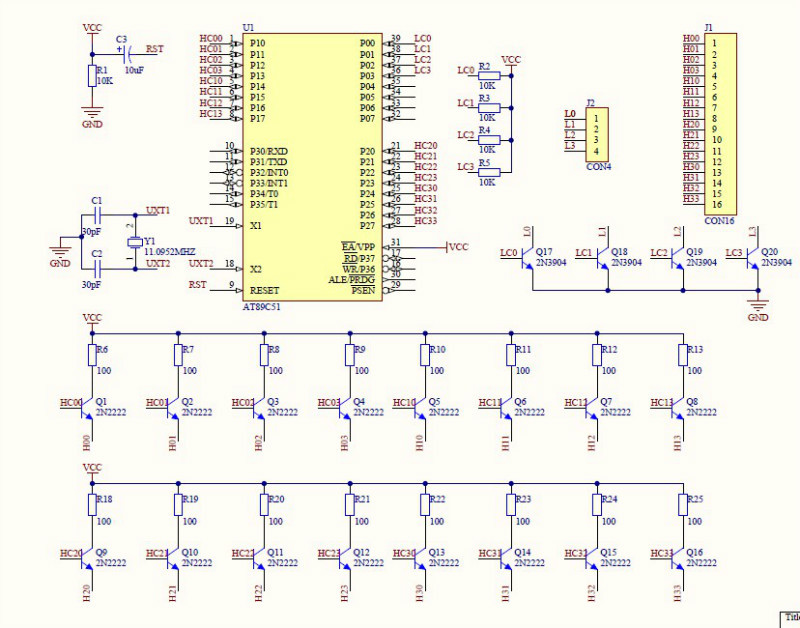

搭电路之初自然是先画出电路图来：

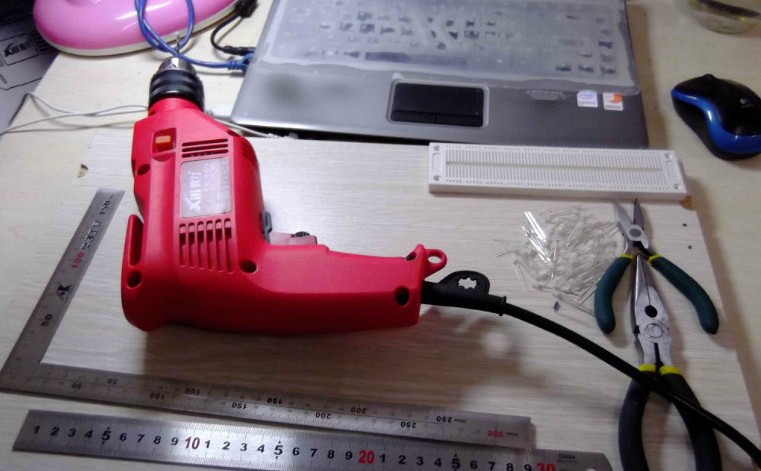

工欲善其事必先利其器：电钻、钢尺、油性笔、不同规格的尖嘴钳......

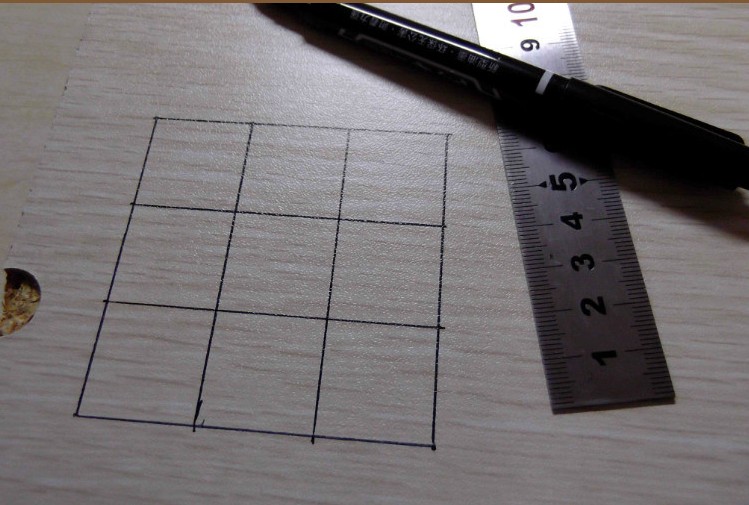

为方便焊接出LED组成的立方体，需要做个焊接模型，好把LED管固定起来，如图，在废弃的木板上先画出田字格：



钻孔：


排好发光二极管、焊接：考验耐心的时刻到了：

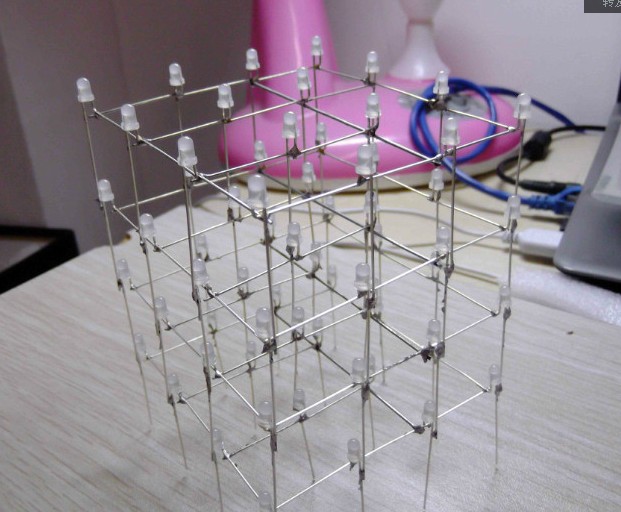

最后一个4X4X4的光立方构建成功：

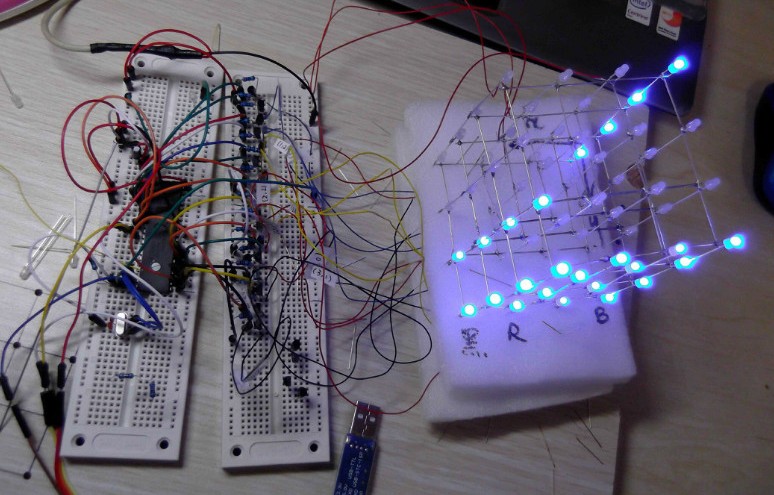

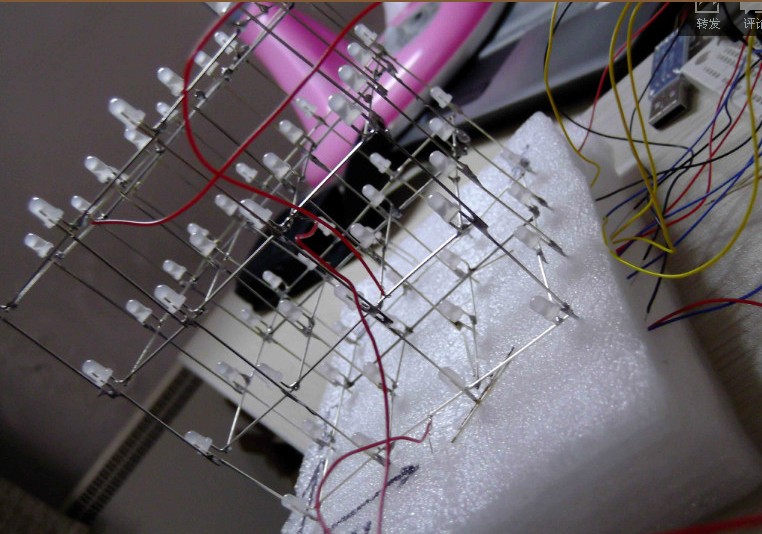

连线、搭建电路：用废弃的泡沫板固定光立方和乱如麻的走线效果好的不得了：


光立方的主电路部分：控制及驱动单元：满眼的线，好恐怖 不过最终版一定不会出现这些乱如麻的东西的，最终版应该是简单、简洁、完美的艺术品 。



在电脑上写了个简单的循环亮灯的程序编译完成后灌入51单片机，这个4X4X4的光立方终于开始欢快的闪烁了：不过还没编写具体的图形库，这个临时的家伙只是自己的一块试验田，有一些不太确定的想法统统拿到上面实现：

亲们，如果有这方面的资源和想法，可以发我邮箱，1257095490@qq.com，是电子方面的都可以！
