ST平衡不平衡转换器简化Bluetooth Smart设计 -

在采用意法半导体新的集成平衡不平衡转换器BALF-NRG-01D3后，Bluetooth Smart® 芯片或模块厂商可加快完成项目开发，使系统性能最大化，产品尺寸最小化。

本文引用地址: http://www.21ic.com/news/mcu/201410/603718.htm

作为意法半导体BlueNRG智能蓝牙无线网络处理器的配套芯片，BALF-NRG-01D3芯片上集合了为确保最优性能所需的全部外部平衡要素和匹配电路。过去，这些电路的设计对于设计人员是一个不小的挑战，要求设计人员有相当高的射频电路设计能力。为最大限度提升灵敏度和输出功率，平衡不平衡转换器输入阻抗必须与BlueNRG器件匹配，谐波滤波器符合行业标准。BALF-NRG-01D3最多可替代15个贴装器件，与分离的变压器解决方案相比，节省空间比例高达75%。

BALF-NRG-01D3 是意法半导体集成无源器件 (IPD, Integrated Passive Device) 产品家族的最新成员，集成了射频前端电路，适用于移动设备、穿戴式装置和物联网 (IoT, Internet of Things) 终端设备。意法半导体的IPD工艺在玻璃基片上集成高品质无源器件，取得了具有市场竞争力的低成本、小尺寸和低功率损耗的特点。IPD产品家族包括平衡不平衡转换器、射频耦合器、双工器和带通滤波器，适用于频率在400MHz以上的射频通信技术，例如WLAN、Bluetooth®、ZigBee®和LTE。

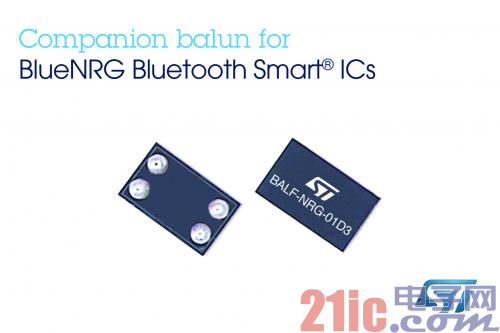

BALF-NRG-01D3现已量产，采用1.4mm x 0.85mm, 4焊球晶圆级片级封装 (WLCSP, Wafer-Level Chip-Scale Package) ，厚度只有0.67mm。
