汉天下电子发布FM发射芯片解决方案 -

 2016年5月，北京中科汉天下电子技术有限公司(以下简称“汉天下电子”或“公司”)，近日发布了国内领先的具有完全自主知识产权的FM发射芯片--HS6760，可以满足手机和其他手持电子产品客户用调频信号来传输音频的需求。HS6760的频段范围比市场上同类产品更宽(支持400MHz频段)，并且能免MCU实现8频点调台，支持Line in和直接MIC输入。

本文引用地址: http://www.21ic.com/news/mcu/201605/677744.htm

HS6760内置了一个高性能的数字DSP，其立体声调制，预加重，auto mute等功能都在数字域完成。HS6760支持宽广的FM输出频率，从27M~125M，以及400M~480MHz，支持50us/75us两种时间常数的预加重。通过I2C接口与MCU相连，由MCU配置HS6760的工作模式。另外，HS6760也可以工作在免MCU模式下，在免MUC模式下，可以通过调节SDA引脚上的电压来实现8预置个FM频点的选择。HS6760支持宽广的电源输入范围，2.2V~4.5V。可以直接用2节、3节电池供电，或者用可充电的锂电池供电，而不需要额外的LDO。HS6760可手动切换四种工作模式：正常发射模式、待机模式、静音模式、睡眠模式。当使用自动静音功能时，如果一段时间检测到语音信号很低，芯片会从正常发射模式进入静音模式。HS6760芯片发射功率最大可达10dBm。采用超小的SSOP-10封装。

HS6760是由业内优秀的FM团队研发，在性能方面，特别是音质方面都要优胜于国内其他厂商的同类产品。

HS6760产品特点

系统特性：

• - 覆盖27~125MHz和400~480MHz频段
• - 支持免MCU发射功能
• - 支持8点调台
• - 支持Line in输入和直接MIC输入
• - 支持单声道和立体声
• - 支持自动静音
• - 支持自动音量调节
• - 内部集成了I2C上拉电阻
• - SSOP_10封装

性能指标：

• - 发射功率：10dBm
• - 发射信噪比：65dB
• - 使用32.768kHz、7.6MHz、12MHz、24MHz晶振，电源电压范围：2.2V - 4.5V
• - 调制频偏：75KHz、50KHz、22.5KHz
• - FM频段：27~125MHz和400~480MHz
• - 50，75us预加重
• - 频率步进：最小支持50KHz

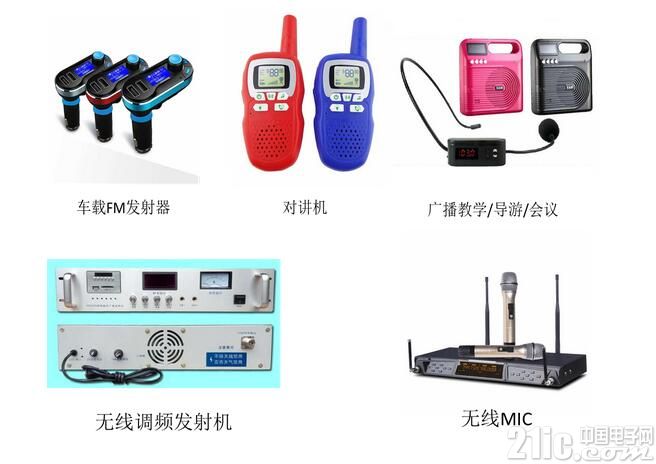

产品应用：

• - 广泛应用于各种消费类电子产品
  • 车载FM发射器
  • 对讲机
  • 广播教学
  • 婴儿监听
  • 无线MIC
  •
