8月21日，NVIDIA终于在德国发布了新一代游戏显卡，在发布会上，NVIDIA将大家注意力全都集中到了光线追踪技术上，而昨天我们也在超能课堂中进行了详细介绍。不知道大家发现没，目前对于新一代图灵架构显卡，除了知道个名字，知道加入了RT Core以外，其余一概不知，甚至连一张详细的GPU架构图都没有，这个情况在以往都没有出现过。不过万能的VideoCardZ居然找到一张标着Turing GPU架构图片，我们可以从中发现一些端倪。

本文引用地址: http://www.21ic.com/news/mcu/201808/814428.htm

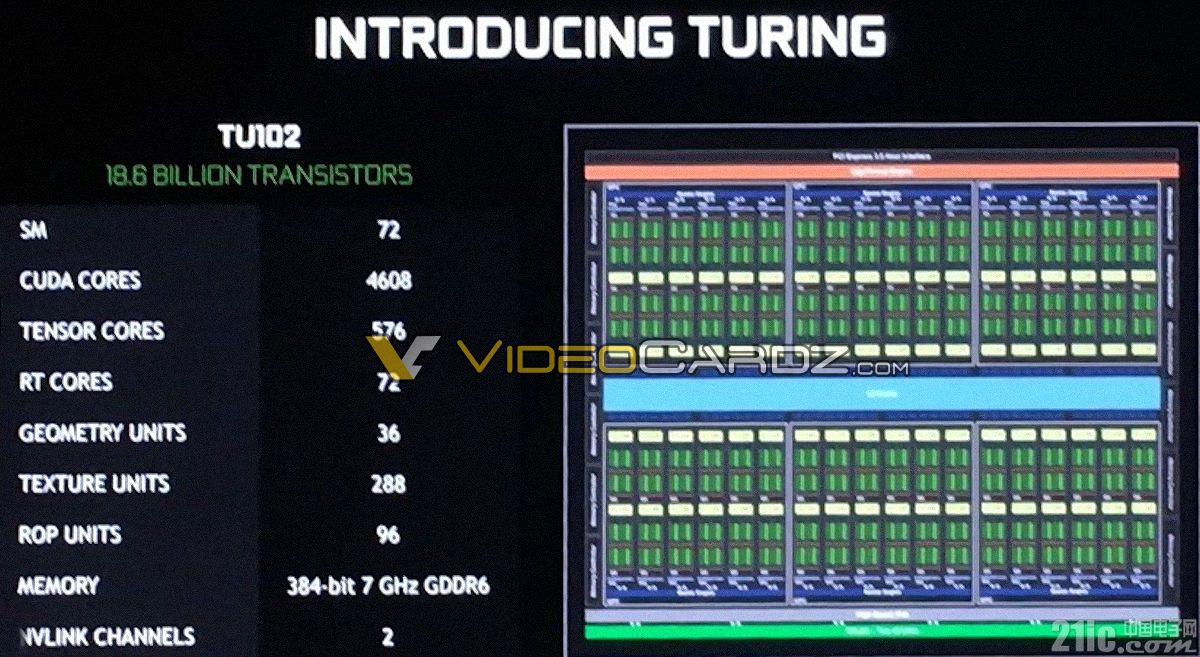

来自VideoCardZ，图片可放大

泄露的是TU102核心的架构图，也是Quadro RTX 8000、Quadro RTX 6000专业卡以及RTX 2080 Ti游戏卡所采用的核心。不过只有Quadro RTX 8000、Quadro RTX 6000专业卡采用了完整版的TU102核心，RTX 2080 Ti依然是不完整的，也就是我们了解到的TU102-300核心。

上面标注的信息分别为“72组SM单元，4608个CUDA单元，576个Tensor核心，72个RT核心，32个几何单元，288个纹理单元，96个光栅单元，2通道NVLink”。计算一下可得，一组SM单元依然是64个CUDA单元没变，配备8个Tensor单元、1个RT Core，这些没有疑问。

从GPU架构图上看，一共是6组GPC单元，一组GPC里面又有12个SM单元。不过泄露的图片是在太糊，细节辨认不到，但是我们可以比照上一代的Volta架构以及老黄在发布会上的所讲内容大胆推测一下。

Volta架构SM单元内部，可点击放大

首先我们看看SM单元内的变化，原本Volta里面是有FP64、INT、FP32、Tensor Core四种单元，但是到了Turing中只剩下三种，那么被砍掉的是FP64双精度单元，其余的都被保留了。那么新加入RT Core应该在哪里，你可以发现，SM单元中多了个巨大的黄色框框，高度怀疑就是RT Core，其数量也刚好吻合1 SM单元比1 RT Core比例。

此外，早在发布会前也有外媒表示，NVIDIA已经对SM单元共享的L2缓存增大一倍，L1缓存也增大了1.7倍，估计是为了增强运算性能。
