钳位技术的分类：

有源钳位（Active CLAMP）技术:有源钳位技术要比无源技术好，所以本章只介绍有源钳位技术。

无源钳位技术:如RCD钳位技术和LCD钳位技术，其缺点是开通损耗或通态损耗较大；

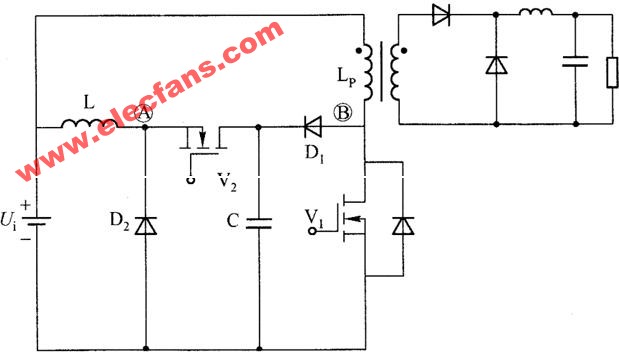

　　图1给出了早期有源LC吸收网络（日本Sekino，1974）在正激式转换器中的应用。它由D1、D2、D3、L、C组成，其中，V2、D2、L形成一个BUCK式PWM开关，当主开关V1关断时，C吸收浪涌能量，V2导通，C将吸收的能量通过BUCK开关电路馈人电源。这种接法可以将主开关管V1上的电压钳位在Ui／1—Du）水平上。

　　后来有人（ Carsten，Proc of PCI，1981）提出了有源钳位开关转换器，可以使正激式转换器铁心（磁心）的工作范围，从第一象限扩展到第三象限，从而提高了铁心（磁心）的有效利用率。

　　5年后，有源钳位ZVS转换器研制成功（Barn，1986，APEC、日本Norlgoe，1986）可应用于正激式和反激式等多种电路，并成为软开关转换器的基本电路之一。
