[导读]讨论单片机与MT500系列触摸屏通讯的设计方法和思路，给出了系统实现的硬件电路和软件编程。
关键词：触摸屏；单片机；通讯；协议Design and Implementation of Communication between MT500 Serial Touch Scree
讨论单片机与MT500系列触摸屏通讯的设计方法和思路，给出了系统实现的硬件电路和软件编程。
关键词：触摸屏；单片机；通讯；协议
本文引用地址: http://www.21ic.com/app/mcu/201101/73638.htm
Design and Implementation of Communication between MT500 Serial Touch Screen and Microcontroller
GAN Zhaohui, TONG Yun, HU Xi
(Information Science & Engineering Institute, Wuhan University of Sci ence and
Technology, Wuhan 430081, China)
Technology, Wuhan 430081, China)
Key words: touch screen; microcontroller; communication; protoco l
1系统硬件设计
MT500系列触摸屏不能和单片机直接进行通讯，但是它提供了串行通讯接口及主从通信协议和其他设备通讯。主—从通信有两种接线方式，一种是一对一接线方式，另一种是一对多接线方式。由于篇幅的原因，下面只介绍一对一接线方式，一对多接线方式请参阅EasyBuilder500使用手册。

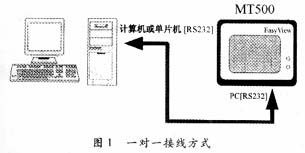

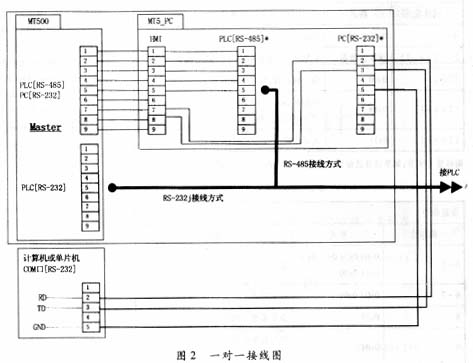

一对一接线方式如图1所示，接线图如图2。
MT500系列触摸屏不能和单片机直接进行通讯，但是它提供了串行通讯接口及主从通信协议和其他设备通讯。主—从通信有两种接线方式，一种是一对一接线方式，另一种是一对多接线方式。由于篇幅的原因，下面只介绍一对一接线方式，一对多接线方式请参阅EasyBuilder500使用手册。
一对一接线方式如图1所示，接线图如图2。
单片机通过主从协议和MT500系列触摸屏进行通讯。

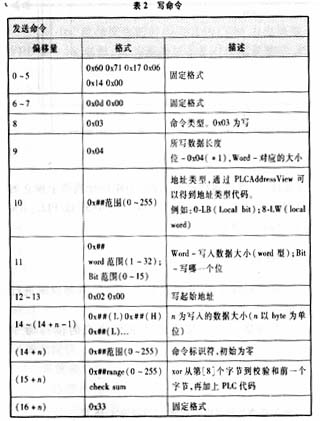

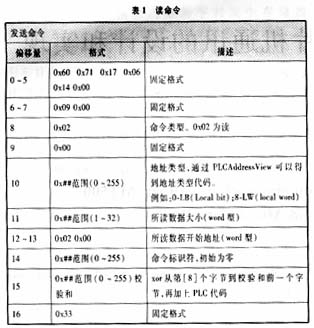

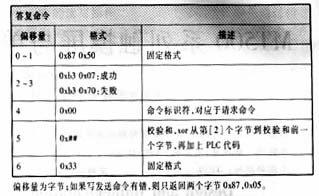

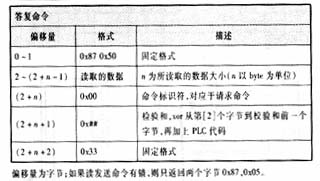

下面是一对一接线方式通信协议的读写命令表。
下面是一对一接线方式通信协议的读写命令表。

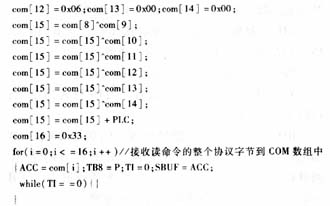

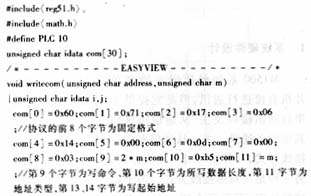

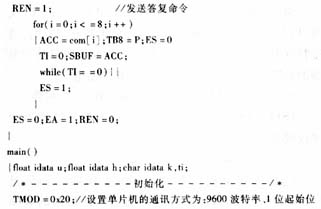

本文提出的方法已经在实际项目中应用，单片机采集的现场数据上传到MT500系列触摸屏上进行显示，单片机与MT500系列触摸屏之间的通讯十分稳定可靠，取得了令人满意的效果。本文提出的方法稍加修改就可以用于其他单片机和MT500系列触摸屏以及其他系列触摸屏的通讯连接，为系统集成提供了一个新的方法和思路。
