[导读]一、实验目的
1、了解D/ A转换与单片机的接口方法。
2、了解D/ A转换芯片0832的性能及编程方法。
3、了解单片机系统中利用D/ A转换芯片产生各种波形信号的基本方法。
二、实验内容
1.实验原理图：

一、实验目的
1、了解D/ A转换与单片机的接口方法。
2、了解D/ A转换芯片0832的性能及编程方法。
3、了解单片机系统中利用D/ A转换芯片产生各种波形信号的基本方法。
二、实验内容

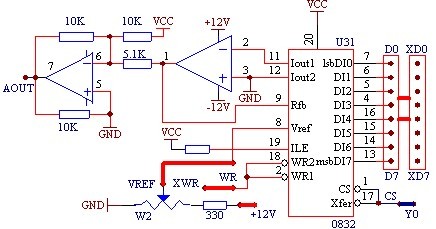

1.实验原理图：

本文引用地址: http://www.21ic.com/app/mcu/201203/108670.htm

2、实验内容
利用0832输出一个从-5V开始逐渐升到0V再逐渐升至5V，再从5V逐渐降至0V，再降至-5V的锯齿波电压。
三、程序
程序清单：
           ORG 0740H
HA6S:      MOV              SP,#53H
HA6S1:     MOV              R6,#00H
HA6S2:     MOV              DPTR,#8000H
           MOV             A,R6
           MOVX   @DPTR,A
           MOV             R2,#0BH
           LCALL   DELAY
           INC               R6
           CJNE             R6,#0FFH,HA6S2
HA6S3:     MOV              DPTR,#8000H
           DEC              R6
           MOV             A,R6
           MOVX   @DPTR,A
           MOV             R2,#0BH
           LCALL   DELAY
           CJNE             R6,#00H,HA6S3
           SJMP             HA6S1
DELAY:   PUSH      02H
DELAY1: PUSH     02H
DELAY2: PUSH     02H
DELAY3: DJNZ     R2,DELAY3
          POP         02H
          DJNZ              R2,DELAY2
          POP               02H
          DJNZ              R2,DELAY1
          POP         02H
          DJNZ             R2,DELAY
          RET
          END
四、实验步骤
    ①把D/A区0832片选CS信号线接至译码输出插孔Y0。
    ②将+12V插孔、—12V插孔通过导线连到外置电源上，如果电源内置时，则+12V,-12V电源已连好。
    ③将D/A区WR插孔连到BUS3区XWR插孔。
    ④将电位器W2的输出VREF连到D/A区的VREF上，电位器W2的输VIN连到+12V插孔，调节W2使VREF为+5V。
    ⑤用8芯排线将D/A区D0—D7与BUS2区XD0—XD7相连。
    ⑥在“P.....”状态下，从起始地址0740H开始连续运行程序 (输入0740后按EXEC键)。
   用万用表或示波器测D/A输出端AOUT，应能测出不断加大和减小的电压值。
