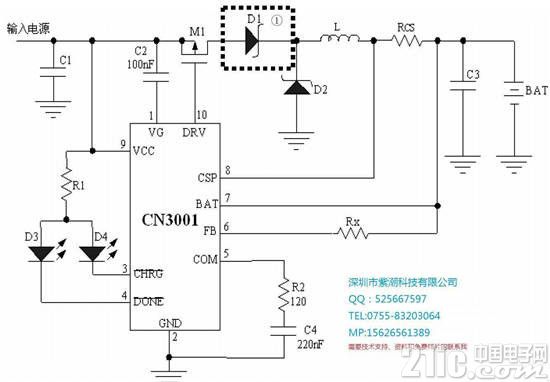

4A单节锂电池充电电路（特别适合大容量移动电源快速充电）- CN30

CN3001 是PWM 降压模式单节锂电池充电管理集成电路，独立对单节锂电池充电进行管理，具有封装外形小，外围元器件少和使用简单等优点。

本文引用地址: http://www.21ic.com/app/mcu/201506/631718.htm

CN3001 具有涓流，恒流和恒压充电模式，非常适合锂电池充电管理。在恒压充电模式，CN3001将电池电压调制在4.2V，也可以通过一个外部电阻向上调整;在恒流充电模式，充电电流通过一个外部电阻设置。

对于深度放电的锂电池，当电池电压低于恒压充电电压的66.5%(典型值)时，CN3001用所设置的恒流充电电流的17.5%对电池进行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到恒流充电电流的16%时，充电结束。在充电结束状态，如果电池电压下降到恒压充电电压的95.5%，自动开始新的充电周期。

特点:

 宽输入电压范围：4.5V 到28V

 对单节锂电池完整的充电管理

 充电电流可达 4A

 PWM 开关频率：300KHz

 恒压充电电压可用电阻向上调整

 恒压充电电压精度： ±1%

 恒流充电电流由外部电阻设置

 对深度放电的电池进行涓流充电

 自动再充电功能

 充电状态和充电结束状态指示

 软启动功能

 电池端过压保护

 工作环境温度：-40℃ 到 +85℃

应用:

 移动电源

 手持设备

 备用电池应用

 便携式工业和医疗仪器

 电动工具

 独立电池充电器
