今天在使用USART模块，遇到了一些问题并解决了，于是发贴共享。

问题描述：
在使用USART做串口通讯时，我只把接收中断打开，并设置抢占优先级为最低一个级别，而接收中断上一个优先级处理事情比较多，可能占用了2ms时间。当我使用9600波特率往下位机发送数据，速度非常快，就是一直按回车发！问题就出来，不到1分钟时间，通讯没有反应了。USART配置代码如下：

voiduart_config(void)
{
USART_InitTypeDefUSART_InitStructure;
USART_InitStructure.USART_BaudRate=UART_GetBaud(BaudRate);
USART_InitStructure.USART_WordLength=USART_WordLength_8b;
USART_InitStructure.USART_StopBits=USART_StopBits_1;
USART_InitStructure.USART_Parity=USART_Parity_No;
USART_InitStructure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;
USART_InitStructure.USART_Clock=USART_Clock_Disable;
USART_InitStructure.USART_CPOL=USART_CPOL_Low;
USART_InitStructure.USART_CPHA=USART_CPHA_2Edge;
USART_InitStructure.USART_LastBit=USART_LastBit_Enable;
/*ConfigureUSART1*/
USART_Init(USART1,&USART_InitStructure);
/*EnableUSART1receiveinterrupt*/
USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);
/*EnabletheUSART1*/
USART_Cmd(USART1,ENABLE);
}

分析问题：

1.为什么没有通讯了？
通过仿真器仿真，发现程序一直进入接收中断中，由于我没有使用中断发送，于是程序就死在了接收中断，也就没有数据发送到电脑上来。接收中断代码如下：

voidUART_Receive(void)
{
//正在处理上一条通讯，接收到数据不处理
if(bRecieveOK)
{
if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
USART_ClearITPendingBit(USART1,USART_IT_RXNE);
return;//processingreceivedata,don'treceiveagain
}
if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
{
if(MoudBusExpir==0)
{
ucRcePtr=0;
MoudBusExpir=20;//50ms
}
else
MoudBusExpir=20;
/*Readonebytefromthereceivedataregister*/
ucRS485Buff[ucRcePtr++]=USART_ReceiveData(USART1);
/*CleartheUSART1Receiveinterrupt*/
USART_ClearITPendingBit(USART1,USART_IT_RXNE);
}
｝

2.为什么会一直跑到接收中断？
断点之后发现(USART_GetITStatus(USART1, USART_IT_RXNE)==RESET的，也就是说没有数据接收到也进了中断，而且在USART配置中我也只打开了接收中断!没有数据送过来应该是不可能进入中断的！

3.响应了什么中断？
我想通过函数(USART_GetITStatus()把所有中断状态都读出来，但失败了，USART_IT_XXX所有中断状态都是RESET!也就是说没有中断也进入到这个中断服务程序来了！?

4.找资料

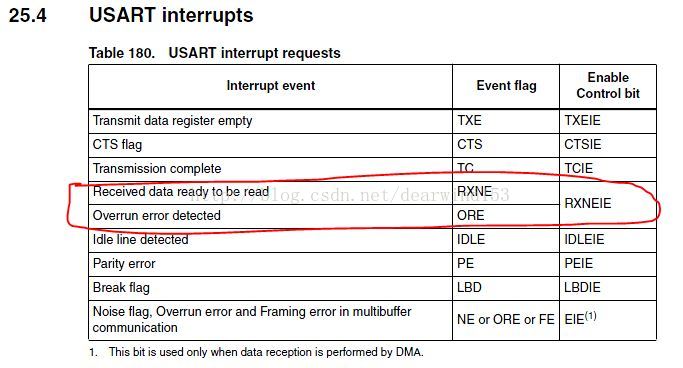

STM32F10x微控制器参考手册(2009年12月第10版)P541发现如下说明：

也就是说只要接收中断打开，即RXNEIE设置为1，那么ORE中断也自动打开了。
可是USART_GetITStatus(USART1, USART_IT_ORE )== RESET!!!!
找到USART_GetITStatus(USART1, USART_IT_RXNE)函数，发现只有当USART_IT_ERR中断使能时，才能读到ORE中断。
在这里要指出这个BUG：产生ORE中断了，但使用USART_GetITStatus()函数却无法读到这个中断被SET起来！

5.把ORE中断标志位清除
既然找到了是什么中断，那么把相应的中断标志位清除，就应该可以了吧？
USART_ClearITPendingBit(USART1, USART_IT_ORE);
但是，结果是没有任何效果！清除之后，马上读ORE中断状态，USART_GetITStatus(USART1, USART_IT_ORE)==RESET.程序仍然跑死在接收中断。再使用另一个函数USART_GetFlagStatus(USART1, USART_FLAG_ORE) = SET，原来ORE标志位还没有清除。

6.问题解决

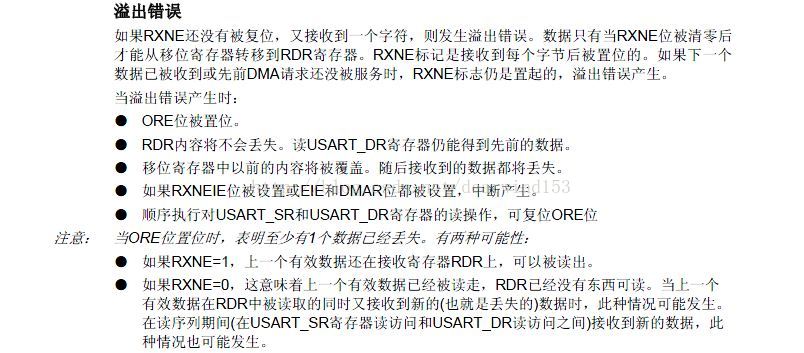

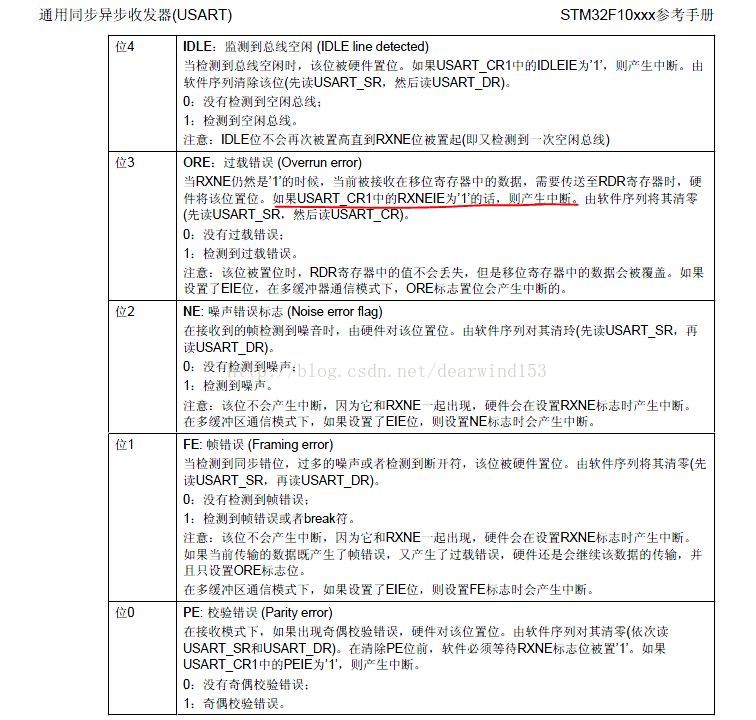

为什么清除不掉？头疼了，再找找资料，有发现，在P523页如下图：

接收中断程序改为（注意这一句：//注意！不能使用if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)来判断）：

voidUART_Receive(void)
{
if(USART_GetFlagStatus(USART1,USART_FLAG_ORE)!=RESET)//注意！不能使用if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)来判断
{
USART_ReceiveData(USART1);
}
//正在处理上一条通讯，接收到数据不处理
if(bRecieveOK)
{
if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
USART_ClearITPendingBit(USART1,USART_IT_RXNE);
return;//processingreceivedata,don'treceiveagain
}
if(USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET)
{
if(MoudBusExpir==0)
{
ucRcePtr=0;
MoudBusExpir=20;//50ms
}
else
MoudBusExpir=20;
/*Readonebytefromthereceivedataregister*/
ucRS485Buff[ucRcePtr++]=USART_ReceiveData(USART1);
/*CleartheUSART1Receiveinterrupt*/
USART_ClearITPendingBit(USART1,USART_IT_RXNE);
}
｝

总结：
注意问题：1.USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);使能了接收中断，那么ORE中断也同时被开启了。
2.ORE中断只能使用USART_GetFlagStatus(USART1, USART_FLAG_ORE) 读到(没有使能USART_IT_ERR中断时)
BUG建议：1.在STM32库中，能不能修改USART_GetITStatus()函数对USART_IT_ORE中断的处理？也就是我只要打开了接收中断，那么有ORE中断时，我也能使用USART_GetITStatus(USART1,USART_IT_ORE)读到.

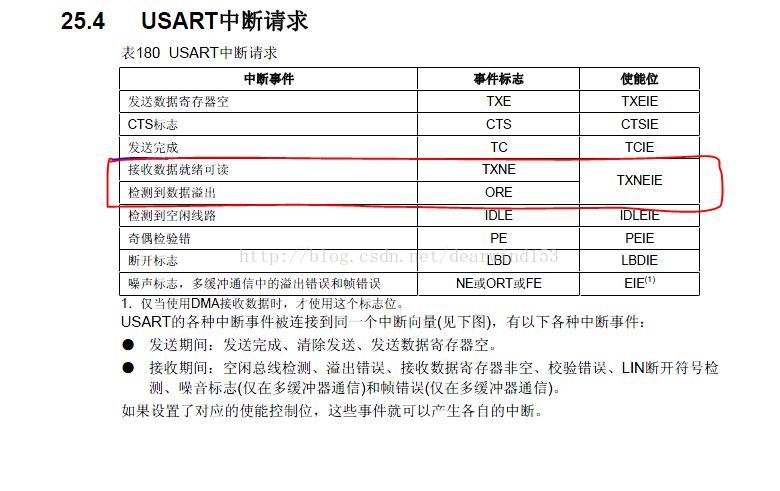

其它：在找资料的同时，发现STM32F10x微控制器参考手册(2009年12月第10版)中文翻译P538有错误，如下图：
