ADVFC32与51系列单片机的硬件接口电路 -

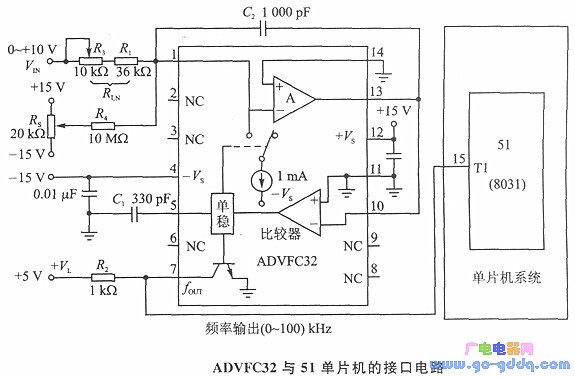

ADVFC32与51系列单片机的硬件接口电路如图1所示。图中是输入电压信号为正时的情况。在输入信号为负时，只要把电阻R1、R3接地，从第14脚直接输入即可。AD650的电路与ADVFC32的外电路相似。关于这两种芯片的引脚排列及内部结构等请参考有关手册。

本文引用地址: http://www.21ic.com/app/mcu/201805/760896.htm

　　
　　由图1可见，接口电路非常简单，只要把V/F变换器输出的频率信号直接送到单片机8031的定时器1的计数输入端T即可。其设计思想为：从传感器来的mV级电压信号经运算放大器放大到0～10 V的电压后，加到ADVFC32的输入端，从频率输出端，OUT输出的频率信号加到单片机8031定时器1的计数输入端Tl上。在单片机内部由定时器作计数器时，由定时器1对输入脉冲计数。定时器O的定时时间由要求的A/D转换分辨率设定。
