引言

本文引用地址: http://www.21ic.com/app/mcu/201807/804853.htm

在实际的系统应用中，我们经常会遇到对系统可靠性要求极高的场合，通常采用的解决办法就是双机热备份。

原理：

在一个应用中，我们需要对多路电源进行切换控制，因为系统不允许掉电，所以对该切换控制的要求非常高。为了解决该问题，我们采取了双 MCU 热备份的方案。图 1 是这个小系统的部分原理图。

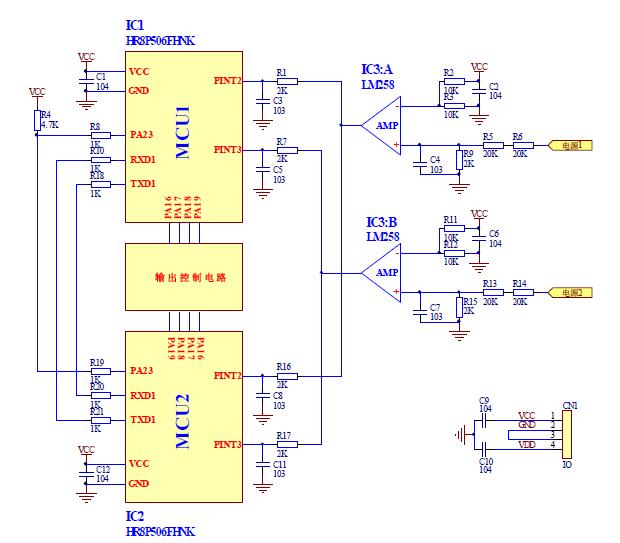

图 1：双 MCU 热备份原理图

原理说明：

1、图 1 中，我们使用了两颗 32 脚的 HR8P506FHLK 芯片。考虑到应用中还需处理一些较复杂的信号，故选用这颗 32 位的 CORTEX M0 内核的 MCU。

2、使用比较器对多路电源进行检测，比较器的输出端连接到 MCU 的外中断口上，通过外部中断检测比较器输出端的电平变化，这个原理比较简单，容易理解。

在实际应用中，多路检测部分有一个需注意的关键点：比较器产生的信号，分离成两路，分别送到两个 MCU， 这四路信号必须分别经过电阻隔离才能接入 MCU 输入端口，即图 1 中的隔离电阻 R1、R7、R16、R17。

3、两颗 MCU 的切换检测控制是通过一组 UART 口和一个普通 IO 口实现的，如图 1 中的 TXD1、RXD1和 PA23。

双机切换检测控制方法：

该如何裁定两片 MCU 中的哪一片当前应该工作?秘诀在于使用了一组 UART 口和一个普通 IO 口。两个 MCU 一个工作于主模式，一个工作于辅助模式。

当系统正常时，工作于主模式的 MCU 承担检测和控制工作。但此时工作于辅助模式的 MCU 也同时在检测输入信号，并且做好了输出控制的准备，只是最后的输出并没有执行。

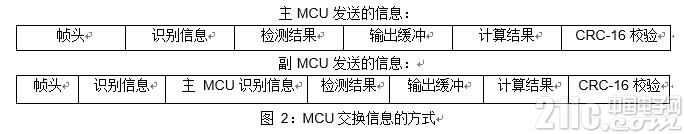

运行时，主模式的 MCU 会与辅助模式的 MCU 进行数据交换，交换内容至少包括：对输入信号的检测结果、输出控制变量值、相关的运算结果等等。

这样，两个 MCU 的信息会始终保持一致。

正常运行时，除了有 UART 口的信息交换外，还有一个单独的 IO 口互连，这个 IO 口的作用是输出心跳信号，主模式的 MCU 运行时，会定时输出心跳信号，副模式的 MCU 会检测这个信号。

心跳信号的输出程序和检测程序分别如下：

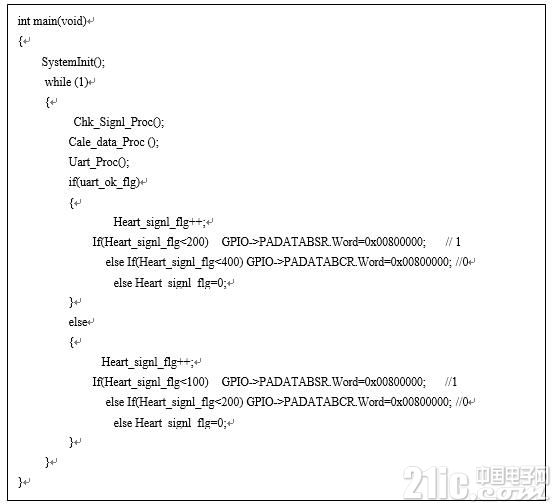

图 3：心跳信号产生的程序

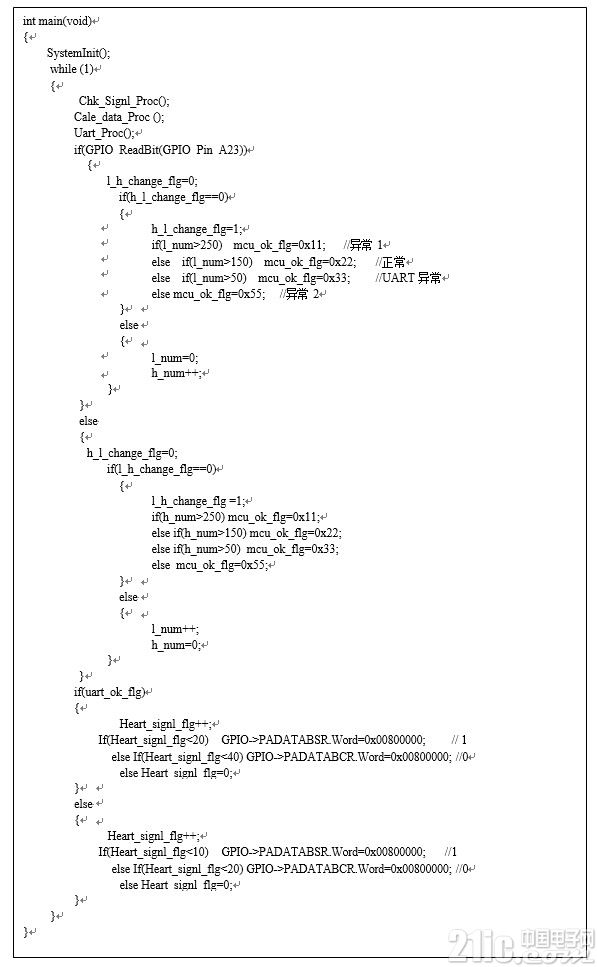

图 4：心跳信号检测的程序

当 UART 口通讯中断时，这个心跳信号的输出也会有相应的变化，此时辅助模式 MCU 会检测这个口的信号状态变化，以确定主模式 MCU 是否正常工作，这个检测过程 20ms 时间内完成。

如果辅助模式 MCU 确定主 MCU 有异常，则接管检测和控制工作，并且会告知用户。

问题：

1)这样的方式在实际应用中，会不会出现误判?

当然会，即使我们采取再多的方法，误判也无法避免。

2)如果出现误判是不是会导致控制逻辑混乱呢?

当然不会，因为输出控制电路还有一套逻辑来保证系统工作的可靠性。

后记：

在实际应用中，输出控制电路的逻辑是如何处理的呢，这个问题留待下一次详细解释。为了提高系统可靠性和安全性，会有其他更好的方法和思路，欢迎交流探讨。
