ARM为核心的嵌入式语音识别电路模块设计 -

服务机器人以服务为目的，因此人们需要一种更方便、更自然、更加人性化的方式与机器人交互，而不再满足于复杂的键盘和按钮操作。基于听觉的人机交互是该领域的一个重要发展方向。目前主流的语音识别技术是基于统计模式。然而，由于统计模型训练算法复杂，运算量大，一般由工控机、PC机或笔记本来完成，这无疑限制了它的运用。嵌入式语音交互已成为目前研究的热门课题。 嵌入式语音识别系统和PC机的语音识别系统相比，虽然其运算速度和内存容量有一定限制，但它具有体积小、功耗低、可靠性高、投入小、安装灵活等优点，特别适用于智能家居、机器人及消费电子等领域。

　　模块的核心处理单元选用ST公司的基于ARM Cortex-M3内核的32位处理器STM32F103C8T6。本模块以对话管理单元为中心，通过以LD3320芯片为核心的硬件单元实现语音识别功能，采用嵌入式操作系统μC/OS-II来实现统一的任务调度和外围设备管理。经过大量的实验数据验证，本文设计的语音识别模块具有高实时性、高识别率、高稳定性的优点。

本文引用地址: http://www.21ic.com/app/mcu/201808/785585.htm

　　语音识别电路

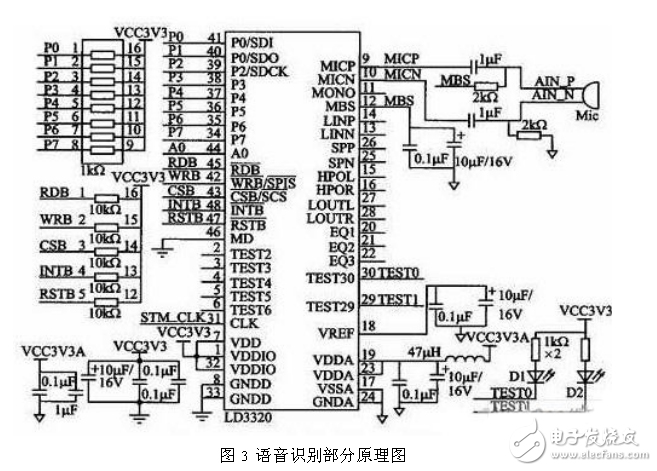

　　图3为语音识别部分原理图，参照了ICRoute发布的LD3320数据手册进行设计。LD3320的内部集成了快速稳定的优化算法，不需外接Fla-sh、RAM，不需要用户事先训练和录音而完成非特定人语音识别，识别准确率高。图中，LD3320采用并行方式直接与STM32F103C8T6相接，均采用1kΩ电阻上拉，A0用于判断是数据段还是地址段；控制信号，复位信号以及中断返回信号INTB与STM32F103C8T6直接相连，采用10kΩ电阻上拉，辅助系统稳定工作；和STM32F103C8T6采用同一个外部8 MHz时钟；发光二极管D1、D2用于复位后的上电指示；MBS（引脚12）作为麦克风偏置，接了一个RC电路，保证能输出一个浮动电压给麦克风。
