通用定时器的功能非常强大，能够测量输入信号的脉冲长度（输入捕获）或者产生输出波形（输出比较和PWM），也能够用于定时中断任务。其实系统滴答和实时时钟功能类似于定时器。51单片机也有定时器，可以使用软件的方式实现实时时钟的功能，就是断电后会到初始状态了。

本文引用地址: http://www.21ic.com/app/mcu/201808/781888.htm

神舟IV开发板采用的是STM32F107VCT，内部含有多达10个定时器，其中TIM1和TIM8是高级控制定时器在APB2总线上，TIM2—TIM7是挂在APB1上的，所以使用起来要注意的是，开启不同的时钟。

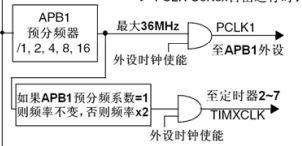

我们就用通用定时器TIM2实现LED以1s速度流水灯的功能。首先我们看看时钟，TIM2挂在APB1总线上，而APB1的最大时钟速度为36MHZ。由于系统初始化将APB1的分频比设置为2，所以TIM2的时钟就是APB1时钟的2倍，等于系统时钟。TIM2具有16位可编程预分频器，范围可以从1到65536之间。这里我们设置分频比为7200，得到10KHZ的计数时钟。再设置自动装载的计数值为10000，这样就得到1s的定时器间隔，最后使能中断，配置中断函数。

主要代码为：

static void NVIC_Configuration(void)

{

NVIC_InitTypeDef NVIC_InitStructure;

/* Set the Vector Table base address at 0x08000000 */

NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0000);

/* Enable the TIM5 gloabal Interrupt */

NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

}

int main(void)

{

/* Setup STM32 system (clock, PLL and Flash configuration) */

SystemInit();

/* Add your application code here

*/

LED_Configuration();//LED时钟和端口配置

TIM2_Configuration();//TIM2时钟和端口配置

NVIC_Configuration();//中断配置

/* Infinite loop */

while (1)

{

}

}

void TIM2_IRQHandler(void)//定时器中断函数

{

if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)

{

TIM_ClearITPendingBit(TIM2, TIM_IT_Update);

LED_Spark();//led流水灯

}

}
