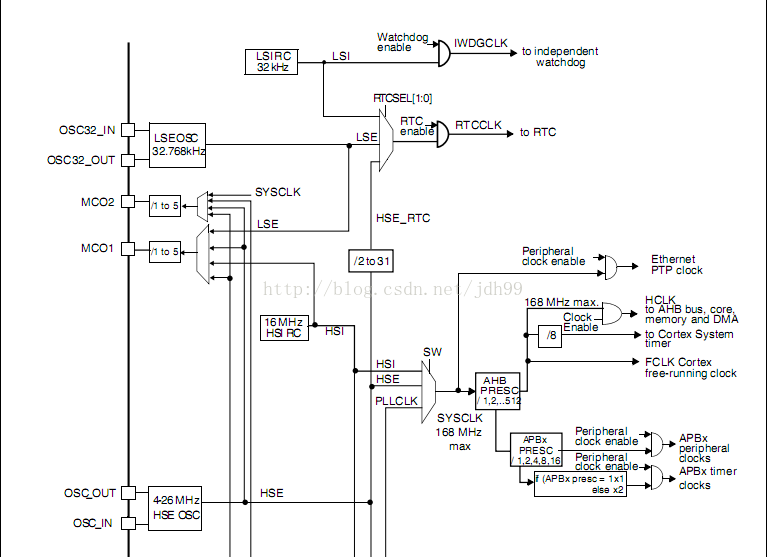

STM32F4系统时钟树

STM32F4的系统时钟非常重要，涉及到整个系统的运行结果，无论是什么操作，都需要时钟信号，不同型号的微控制器的默认系统时钟配置是不同的，这里，给出两种配置STM32F407系统时钟的方法。方法一，采用官方库提供的配置(这里外部晶振8MHz，系统配置为168MHz)

STM32F4启动与STM32F10X不同,时钟已经默认配置好

启动代码，文件:startup_stm32f4xx.s

Reset_HandlerPROC

EXPORTReset_Handler[WEAK]

IMPORTSystemInit

IMPORT__main

LDRR0,=SystemInit

BLXR0

LDRR0,=__main

BXR0

ENDP

可以看出,在进入main函数之前,系统调用了SystemInit函数.

SystemInit函数分析:SystemInit函数位于system_stm32f4xx.c文件中.此文件提供几个宏定义可以设置各个时钟:

/*************************PLLParameters*************************************/

#ifdefined(STM32F40_41xxx)||defined(STM32F427_437xx)||defined(STM32F429_439xx)||defined(STM32F401xx)

/*PLL_VCO=(HSE_VALUEorHSI_VALUE/PLL_M)*PLL_N*/

#definePLL_M8

#else/*STM32F411xE*/

#ifdefined(USE_HSE_BYPASS)

#definePLL_M8

#else/*STM32F411xE*/

#definePLL_M16

#endif/*USE_HSE_BYPASS*/

#endif/*STM32F40_41xxx||STM32F427_437xx||STM32F429_439xx||STM32F401xx*/

/*USBOTGFS,SDIOandRNGClock=PLL_VCO/PLLQ*/

#definePLL_Q7

#ifdefined(STM32F40_41xxx)

#definePLL_N336

/*SYSCLK=PLL_VCO/PLL_P*/

#definePLL_P2//2//2---168M4---84M

#endif/*STM32F40_41xxx*/

#ifdefined(STM32F427_437xx)||defined(STM32F429_439xx)

#definePLL_N360

/*SYSCLK=PLL_VCO/PLL_P*/

#definePLL_P2

#endif/*STM32F427_437x||STM32F429_439xx*/

#ifdefined(STM32F401xx)

#definePLL_N336

/*SYSCLK=PLL_VCO/PLL_P*/

#definePLL_P4

#endif/*STM32F401xx*/

#ifdefined(STM32F411xE)

#definePLL_N400

/*SYSCLK=PLL_VCO/PLL_P*/

#definePLL_P4

#endif/*STM32F411xx*/

/******************************************************************************/

我使用的是STM32F407，筛选可用信息如下：

/*************************PLLParameters*************************************/

/*PLL_VCO=(HSE_VALUEorHSI_VALUE/PLL_M)*PLL_N*/

#definePLL_M8

#definePLL_N336

/*SYSCLK=PLL_VCO/PLL_P*/

#definePLL_P2

/*USBOTGFS,SDIOandRNGClock=PLL_VCO/PLLQ*/

#definePLL_Q7

/******************************************************************************/

而晶振频率则是在文件stm32f4xx.h中进行设置:

外部晶振:

#if!defined(HSE_VALUE)

#defineHSE_VALUE((uint32_t)8000000)/*!

#endif/*HSE_VALUE*/

内部晶振:

[cpp]view plaincopy

#if!defined(HSI_VALUE)

#defineHSI_VALUE((uint32_t)16000000)/*!

#endif/*HSI_VALUE*/

综上,如果使用外部晶振8MHz，则可以得出默认配置中:

锁相环压腔振荡器时钟PLL_VCO =（HSE_VALUE/PLL_M）*PLL_N=8/ 8* 336 = 336MHz

系统时钟SYSCLK = PLL_VCO / PLL_P=336 / 2 = 168MHz

USB,SD卡时钟 = PLL_VCO / PLLQ=336 / 7 = 48MHz

SystemInit函数代码:

voidSystemInit(void)

{

/*FPUsettings------------------------------------------------------------*/

#if(__FPU_PRESENT==1)&&(__FPU_USED==1)

SCB->CPACR|=((3UL<<10*2)|(3UL<<11*2));/*setCP10andCP11FullAccess*/

#endif

/*ResettheRCCclockconfigurationtothedefaultresetstate------------*/

/*SetHSIONbit*/

RCC->CR|=(uint32_t)0x00000001;

/*ResetCFGRregister*/

RCC->CFGR=0x00000000;

/*ResetHSEON,CSSONandPLLONbits*/

RCC->CR&=(uint32_t)0xFEF6FFFF;

/*ResetPLLCFGRregister*/

RCC->PLLCFGR=0x24003010;

/*ResetHSEBYPbit*/

RCC->CR&=(uint32_t)0xFFFBFFFF;

/*Disableallinterrupts*/

RCC->CIR=0x00000000;

#ifdefined(DATA_IN_ExtSRAM)||defined(DATA_IN_ExtSDRAM)

SystemInit_ExtMemCtl();

#endif/*DATA_IN_ExtSRAM||DATA_IN_ExtSDRAM*/

/*ConfiguretheSystemclocksource,PLLMultiplierandDividerfactors,

AHB/APBxprescalersandFlashsettings----------------------------------*/

SetSysClock();

/*ConfiguretheVectorTablelocationaddoffsetaddress------------------*/

#ifdefVECT_TAB_SRAM

SCB->VTOR=SRAM_BASE|VECT_TAB_OFFSET;/*VectorTableRelocationinInternalSRAM*/

#else

SCB->VTOR=FLASH_BASE|VECT_TAB_OFFSET;/*VectorTableRelocationinInternalFLASH*/

#endif

}

SetSysClock函数分析,在SetSysClock函数中,配置了系统时钟,PLL倍频以及分频系数:

staticvoidSetSysClock(void)

{

/******************************************************************************/

/* PLL (clocked by HSE) used as System clock source */
