MSP430引脚中断 -

为了写一篇文章做铺垫--提醒着自己,,,,,,

本文引用地址: http://www.21ic.com/app/mcu/201807/783946.htm

这两天一直在寻找

#pragmavector=PORT1_VECTOR__interruptvoidP1_Interrupt()//P1口中断函数{}

对于这两句话的解释,最起码让自己感觉能说服自己

看了好多后自己的理解

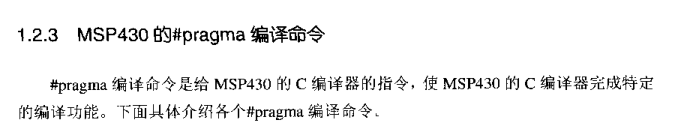

#pragmavector=PORT1_VECTOR

通俗来讲这句话是告诉C编译器,你下面的函数是P1口的中断函数,P1口有中断发生时就进入下面这个函数

__interruptvoidP1_Interrupt()//P1口中断函数{}

那期间到底发生了什么其实MSP430内部有一个中断向量表----中断向量表实际就是保存中断函数入口地址的存储单元空间假如说,下面是表的一段,,,,假如说,,,,,[object Object]

那么

#pragmavector=PORT1_VECTOR就应该这样理解告诉编译器下面有一个P1口的中断服务函数,你应该把这个中断函数的地址放在

__interrupt //告诉编译器这是个中断服务函数

再举一个例子,假设写一个串口接收中断函数

#pragmavector=UART0RX_VECTOR__interruptvoidUart_Receive(){　　}

其实

#pragmavector=UART0RX_VECTOR后面的

UART0RX_VECTOR就是在告诉编译器,下面的中断函数是串口接收中断服务函数,你要把它的服务函数地址放到保存串口接收中断服务函数的地址里

对了后面

PORT1_VECTORP1口中断

PORT2_VECTORP2口中断

UART0RX_VECTOR串口接收中断

UART0TX_VECTOR串口发送中断TIMER0_A0_VECTOR定时器A中断

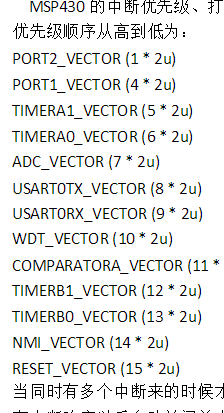

干脆盗一张图

,,,,,,,,,

正事,

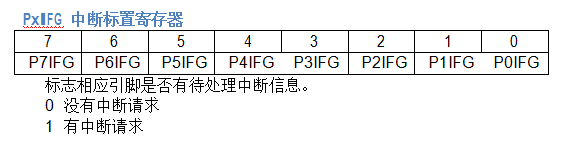

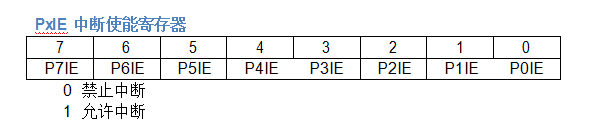

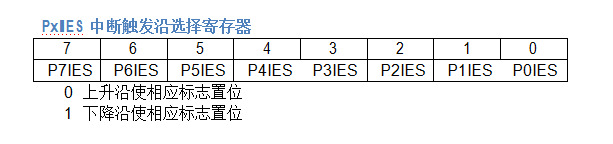

对于引脚中断,学过51的都知道无非就是打开中断,,然后选择触发方式,然后写中断函数,然后再中断函数里清除中断标志(假如说.它不自动清除中断标志的话)

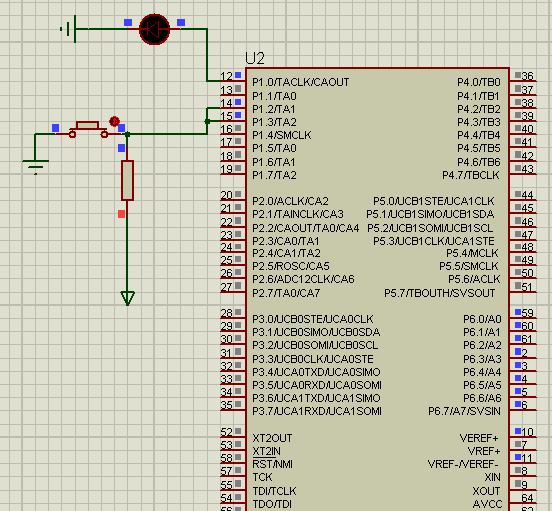

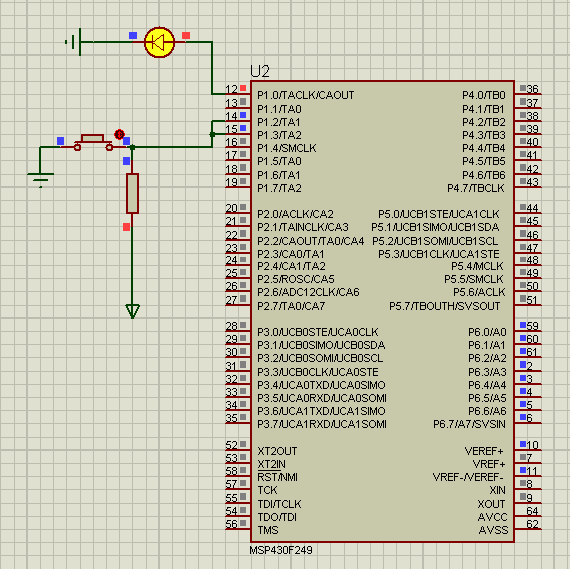

P1.2口有一的下降沿P1.0口的引脚反转

#include"io430.h"voidmain(void){//StopwatchdogtimertopreventtimeoutresetWDTCTL=WDTPW+WDTHOLD;P1DIR"=BIT0;//p1.0输出模式P1IE|=BIT2;//使能p1.2中断P1IES|=BIT2;//下降沿触发P1IFG&=~BIT2;//清除p1.2中断,,感觉可有可无,加上更显得代码很完善__enable_interrupt();while(1){}}#pragmavector=PORT1_VECTOR__interruptvoidP1_Interrupt()//P1口中断函数{if(P1IFG&BIT2)//P1.2口来中断啦{P1IFG&=~BIT2;//清除P1.2引脚中断标志位P1OUT^=BIT0;//P1.0引脚取反}}

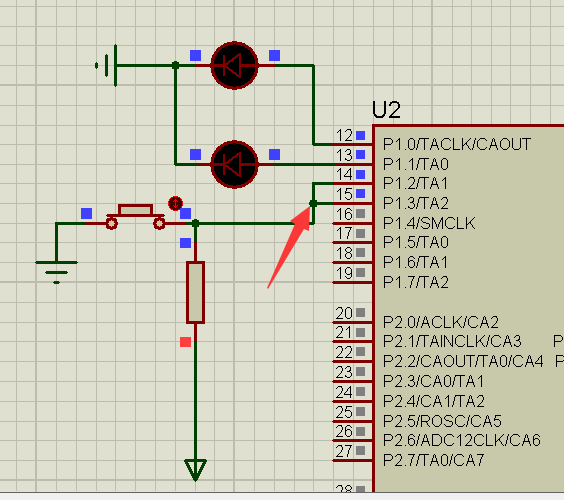

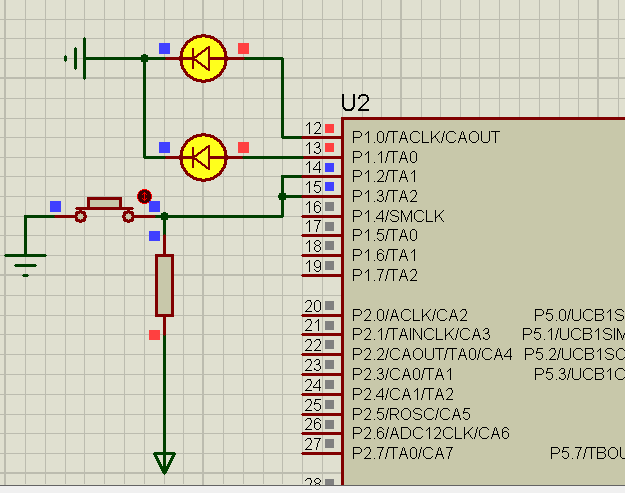

假如说我P1.2和P1.3都想用中断呢

P1.2口有一的下降沿P1.0口的引脚反转

P1.3口有一的下降沿P1.1口的引脚反转

#include"io430.h"voidmain(void){//StopwatchdogtimertopreventtimeoutresetWDTCTL=WDTPW+WDTHOLD;P1DIR"=BIT0;//p1.0输出模式P1DIR|=BIT1;//p1.1输出模式P1IE|=BIT2;//使能p1.2中断P1IES|=BIT2;//下降沿触发P1IFG&=~BIT2;//清除p1.2中断P1IE|=BIT3;//使能p1.3中断P1IES|=BIT3;//下降沿触发P1IFG&=~BIT3;//清除p1.3中断__enable_interrupt();while(1){}}#pragmavector=PORT1_VECTOR__interruptvoidP1_Interrupt()//P1口中断函数{if(P1IFG&BIT2)//如果P1.2有中断{P1IFG&=~BIT2;//清除P1.2引脚中断标志位P1OUT^=BIT0;//P1.0引脚取反}if(P1IFG&BIT3)//如果P1.3有中断{P1IFG&=~BIT3;//清除P1.3引脚中断标志位P1OUT^=BIT1;//P1.1引脚取反}}

其实自己有点疑惑,,,为什么灯同时亮灭呢!同时触发,同时检测吗?,难道P1口是一个整体,那就太好了,同时用中断检测多路,不怕信号同时到来,,,,,,
