STM32串口下载方式简单总结 -

这里简单说明一下一键下载电路的原理，我们知道， STM32 串口下载的标准方法是 2 个步

本文引用地址: http://www.21ic.com/app/mcu/201808/779307.htm

骤：

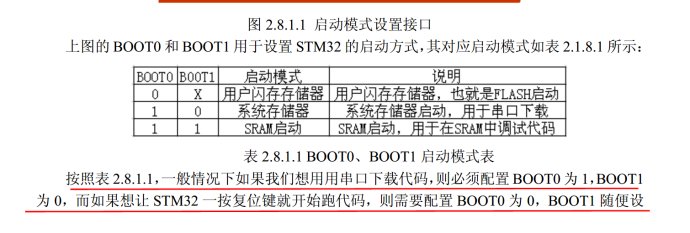

1， 把 B0 接 V3.3（保持 B1 接 GND）。

2， 按一下复位按键。

通过这两个步骤，我们就可以通过串口下载代码了，下载完成之后，如果没有设置从

0X08000000 开始运行，则代码不会立即运行，此时，你还需要把 B0 接回 GND，然后再按一

次复位，才会开始运行你刚刚下载的代码。所以整个过程，你得跳动 2 次跳线帽，还得按 2 次

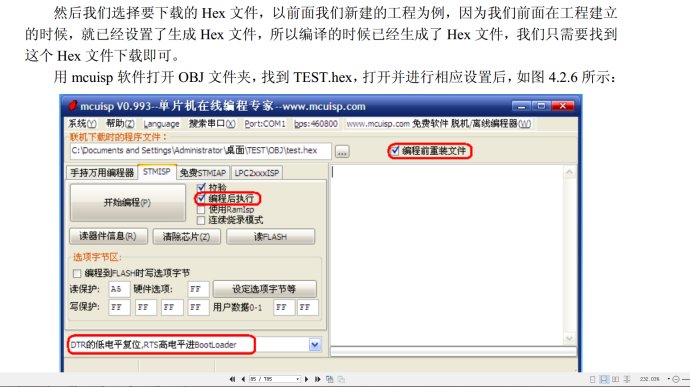

复位，比较繁琐。而我们的一键下载电路，则利用串口的 DTR 和 RTS 信号，分别控制 STM32

的复位和 B0，配合上位机软件（mcuisp），设置： DTR 的低电平复位， RTS 高电平进 BootLoader，

这样，B0 和 STM32 的复位，完全可以由下载软件自动控制，从而实现一键下载。

接着我们在 USB_232 处插入 USB 线， 并接上电脑， 如果之前没有安装 CH340G 的驱动 （如

果已经安装过了驱动，则应该能在设备管理器里面看到 USB 串口，如果不能则要先卸载之前的

驱动，卸载完后重启电脑，再重新安装我们提供的驱动），则电脑会提示找到新硬件
