基于A3P125和SDRAM实现多功能、高分辨率显示方案 -

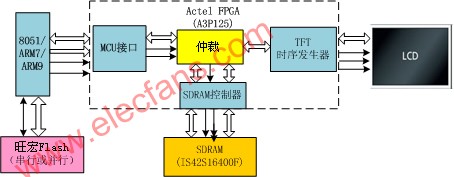

采用A3P125和SDRAM该方案采用A3P125和SDRAM的方式实现，由于A3125资源较为丰富，除了可以实现高分辨率的显示以外，还可以实现多图层的功能，功能上高于上述的方案。


　　功能特点：
　　1、采用Actel中等容量的A3P125以及SDRAM(IS42S16400F)来实现，功能丰富，性能较高
　　2、接口灵活，根据不同的需要可以定制Intel并行总线接口或SPI接口等
　　3、并行总线接口的速度最高可达50MHz左右，相当于800×600分辨率的TFT在1秒钟内可以更新100副图片
　　4、支持双缓存的操作，两个缓存都可进行读写的操作
　　5、支持双缓存间数据拷贝功能，两缓存间可以进行DMA的数据拷贝
　　6、支持定点和区域更新内容
　　7、支持多图层的操作，可以支持2～4个图层，根据不同的分辨率不同而不同
　　8、支持16位色1024×768以及以下分辨率的TFT显示屏，刷新率在60Hz以上
　　9、显示数据来源于MCU，数据可以存放于外部的串行或并行的Flash，可以存放图片、汉字库等，容量大小由用户自行控制
　　10、配套提供的MCU GUI库可以实现画点、画线、画圆、画矩形等功能
实现多功能、高分辨率显示方案。
