STM32 软件模拟SPI时序驱动NRF24L01 -

其实STM32本身的硬件SPI也很好用，但是还是想用软件来模拟一下PSI的时序。SPI是一种高速的，全双工，同步串行的通信总线。SPI通信方式相当于是一个环形结构，由CSN、MISO、MOSI、SCLK四线组成，主要是在SCLK时钟线的驱动下，进行数据转换。接下来直接上程序配置：使用32模拟SPI时序的IO口配置，应该注意的是MISO应该选择模拟输入方式GPIO_Mode_IN_FLOATING。以下是我的初始化部分：

/*用于软件模拟SPIIO口宏定义区*/#defineSPI_CS_PORTGPIOB#defineSPI_CS_PINGPIO_Pin_11#defineSPI_CS_LOW(SPI_CS_PORT->BRR|=SPI_CS_PIN)#defineSPI_CS_HIGH(SPI_CS_PORT->BSRR|=SPI_CS_PIN)#defineSPI_SCK_PORTGPIOA#defineSPI_SCK_PINGPIO_Pin_12#defineSPI_SCK_LOW(SPI_SCK_PORT->BRR|=SPI_SCK_PIN)#defineSPI_SCK_HIGH(SPI_SCK_PORT->BSRR|=SPI_SCK_PIN)#defineSPI_MISO_PORTGPIOA#defineSPI_MISO_PINGPIO_Pin_8#defineSPI_MISO_LOW(SPI_MISO_PORT->BRR|=SPI_MISO_PIN)#defineSPI_MISO_HIGH(SPI_MISO_PORT->BSRR|=SPI_MISO_PIN)#defineSPI_MISO_READ(SPI_MISO_PORT->IDR&SPI_MISO_PIN)#defineSPI_MOSI_PORTGPIOA#defineSPI_MOSI_PINGPIO_Pin_11#defineSPI_MOSI_LOW(SPI_MOSI_PORT->BRR|=SPI_MOSI_PIN)#defineSPI_MOSI_HIGH(SPI_MOSI_PORT->BSRR|=SPI_MOSI_PIN)voidSPI_GPIO_Config(void){GPIO_InitTypeDefGPIO_InitStruct;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOB,ENABLE);//CSGPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;GPIO_InitStruct.GPIO_Pin=SPI_CS_PIN;GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(SPI_CS_PORT,&GPIO_InitStruct);//SCKGPIO_InitStruct.GPIO_Pin=SPI_SCK_PIN;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;GPIO_Init(SPI_SCK_PORT,&GPIO_InitStruct);//MISOGPIO_InitStruct.GPIO_Pin=SPI_MISO_PIN;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;GPIO_Init(SPI_MISO_PORT,&GPIO_InitStruct);//MOSIGPIO_InitStruct.GPIO_Pin=SPI_MOSI_PIN;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;GPIO_Init(SPI_MOSI_PORT,&GPIO_InitStruct);SPI_CS_HIGH;SPI_SCK_LOW;}123456789101112131415161718192021222324252627282930313233343536373839404142434445464748

模拟SPI时序

本文引用地址: http://www.21ic.com/app/mcu/201809/780950.htm

u8SPI_RW(u8data){u8i;SPI_SCK_LOW;//先将时钟线拉低for(i=0;i<8;i++){if((data&0x80)==0x80)//从高位发送{SPI_MOSI_HIGH;}else{SPI_MOSI_LOW;}SPI_SCK_HIGH;//将时钟线拉高，在时钟上升沿，数据发送到从设备data<<=1;if(SPI_MISO_READ)//读取从设备发射的数据{data"=0x01;}SPI_SCK_LOW;//在下降沿数据被读取到主机}returndata;//返回读取到的数据}1234567891011121314151617181920212223242526272829

写寄存器操作：`
u8 SPI_Moni_Write_Reg(u8 Reg,u8 data)
{
u8 states;

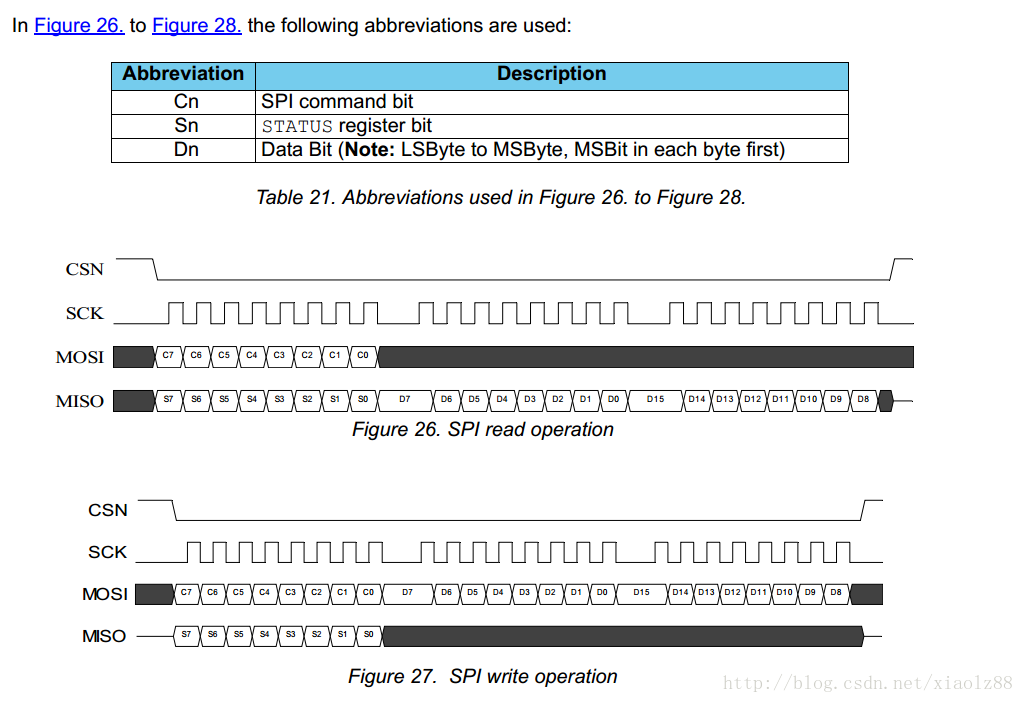

SPI_CS_LOW;//先将CSN拉低states=SPI_RW(Reg);//写入寄存器的地址,即图中的Cn位，并读取状态位SPI_RW(data);//要写入的数据SPI_CS_HIGH;returnstates;

}

读寄存器操作：u8SPI_Moni_Read_Reg(u8Reg){u8data;SPI_CS_LOW;SPI_RW(Reg);//先写入寄存器的地址data=SPI_RW(0);//通过写入无效数据0，将从设备上的数据挤出来SPI_CS_HIGH;returndata;}接下来就是写缓冲区、读缓冲区函数了：u8SPI_Moni_Write_Buf(u8Reg,u8*Buf,u8len){u8states;SPI_CS_LOW;states=SPI_RW(Reg);while(len>0){SPI_RW(*Buf);Buf++;len--;}SPI_CS_HIGH;returnstates;}u8SPI_Moni_Read_Buf(u8Reg,u8*Buf,u8len){u8states;SPI_CS_LOW;states=SPI_RW(Reg);while(len>0){*Buf=SPI_RW(0);Buf++;len--;}SPI_CS_HIGH;returnstates;}
