在学习单片机的时候，我们发现很多功能都是通过中断来实现的。之前也举过烧水的例子来阐述中断，今天就讲解一下定时器赋初值的方法。8位的定时器最大可计数2的8次方为256，16位的定时器最大可计数2的16次方为65536。由于单片机的定时器是递加式的，所以最大值减去所要定时的值就是初值，举例如下：

本文引用地址: http://www.21ic.com/app/mcu/201809/778870.htm

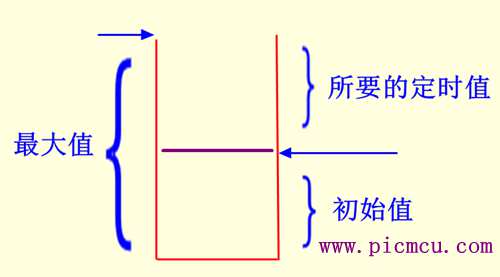

最大值为100，我们只需要38，怎么办呢，由于是递加的，我们只需要在62时开始计时就可以了。

以proteus仿真为例简单讲解定时器赋初值

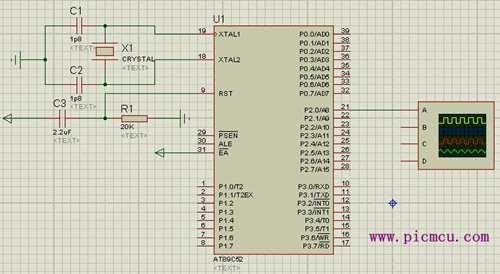

用proteus搭建的电路图如下，晶振为12M，P2.0每10ms翻转一次，即P2.0输出的频率为100HZ。

这里使用16位的定时器，那单片机定时器0的最大计数就是65536.晶振为12M，那单片机的一个机器周期就是1us，定时器 0工作在方式1时最大定时65.536ms。

定时器的定时时间T = （65536-X），单位是us；

定时器初值X = 65536-T；

假设定时时间T=10ms=10000us，

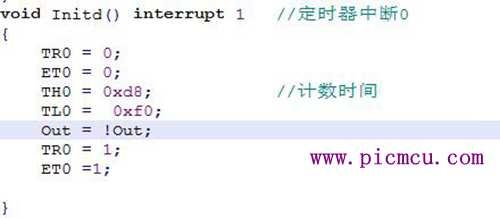

那定时器初值X=65536-10000=55536us，也就是定时器0从55536开始递加到65536就是10ms，所以55536就是定时器的初值，55536转化为十六进制为0Xd8f0,所以定时器的初值为：

TH0 = 0XD8;

THL = 0XF0;

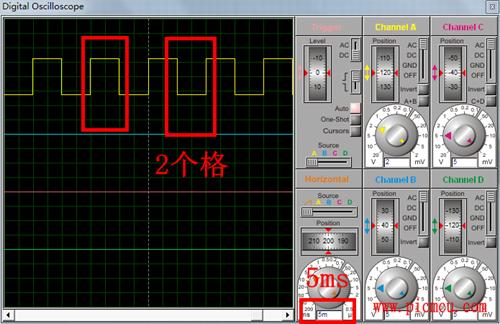

用虚拟示波器抓到的波形如下：
