武林教你学PIC32（十二）比较器 -

本文引用地址: http://www.21ic.com/app/mcu/201809/781874.htm

PIC32MX3XX/4XX模拟比较器模块包含一个或多个能

以多种方式进行配置的比较器。

以下是此模块的一些重要特性：

?提供的可选输入包括：

-与I/O引脚复用的模拟输入

-片内绝对参考电压（IVREF）

-比较器参考电压（CVREF）

?输出可翻转

?可选择中断产生

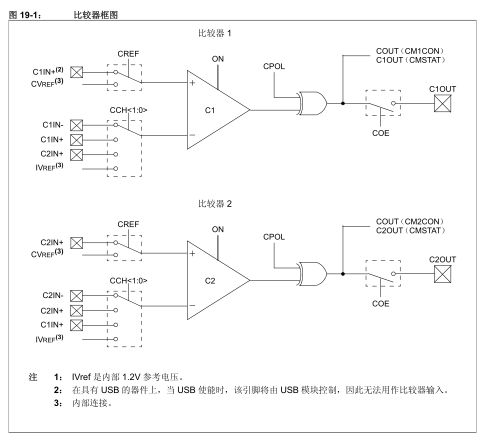

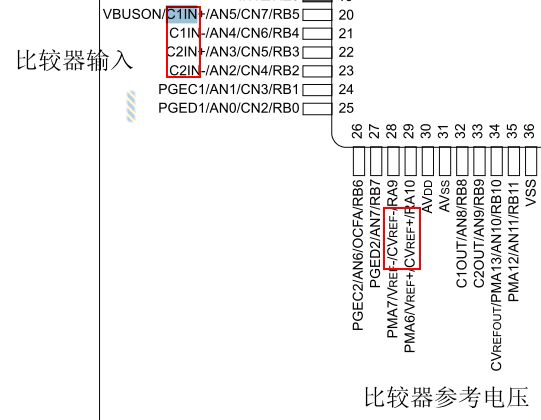

比较器也就是比较两个电压的大小，框图和芯片的引脚如下图所示，注意IVref是内部1.2V参考电压。下面我们实现一个C1IN+输入电压与内部1.2V的比较，当大于时LED1亮，小于LED1灭，我们通过把C1IN+接到3.3V或者GND看看效果。
