MSP430F5438点亮led -

来源: 网络用户发布,如有版权联系网管删除 2018-09-11

[导读]今天只是想点亮一个led灯,因为没有视频,搞得很多的东西都是自己摸,下午本来讲和咨询店家,TMD说好给一点技术支持,结果一点也不给,我真想草泥马了,其实代码早就写出来了,只是哥哥不知道这款开发板还有接一下外

今天只是想点亮一个led灯,因为没有视频,搞得很多的东西都是自己摸,下午本来讲和咨询店家,TMD说好给一点技术支持,结果一点也不给,我真想草泥马了,其实代码早就写出来了,只是哥哥不知道这款开发板还有接一下外部的电源,这个是我始料未及的,导致最后回到最初的起点,一点一点的看电路图,这里我把今天的程序小结一下!!!

本文引用地址: http://www.21ic.com/app/mcu/201809/783047.htm

点亮一个led灯

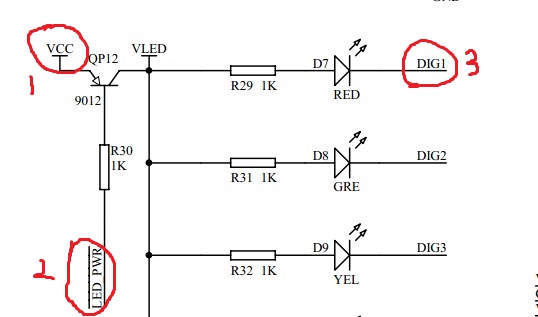

首先看电路图:

这个电路图是关键,理解,首先必须要打开VCC,这个是我今天犯错的最主要的原因,因为我开始以为开发板上的电源是自动接上的,导致程序调试了一上午,没有成功

之后看VCC,也就是标号1,搜索一下VCC的引脚

也就是要控制P5.4口输出一个高电平

代码:

put_P5DIR_BIT4(1);//引脚为输出引脚

put_P5_OUT_BIT4(1);//打开外部电源

接下来看标号2

标号2是一个led_PWR,注意这里是一个控制输出一个0,就可以导通三极管,

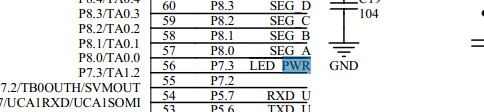

在电路图上搜索一下led_PWR,这里出现如图管脚

这里显示的是LED PWR是第P7.3管脚,即P7.3只需要输出一个低信号就可以了

示例代码:

put_P7DIR_BIT3(1);//引脚为输出引脚

put_P7_OUT_BIT3(0);//导通三极管

之后在电路图中搜索DIG1,由电路图可以知道,DIG1必须是一个低电平

这里可以看到DIG1控制引脚是P9.0,所以,点亮一个数码管现在很容易了

put_P9DIR_BIT0(1);//设置端口为输出端口

put_P9OUT_BIT0(0);//导通二级管

示例代码:

#include

#include"for_5438_wjx.c"//头文件


void main( void )

{

// Stop watchdog timer to prevent time out reset

WDTCTL = WDTPW + WDTHOLD;//关闭看门狗

put_P5DIR_BIT4(1); // 主电源 P5.4

put_P5OUT_BIT4(1); //打开外设电源

put_P9SEL_BIT0(0);//设置P9.0为普通I/O

put_P9DIR_BIT0(1);//设置P9.0为输出

put_P7SEL_BIT3(0);//开发板上7.3口是lcd的电源,设置P7.3为普通I/O

put_P7DIR_BIT3(1);//设置P7.3为输出

put_P7OUT_BIT3(0);//给lcd供电

put_P9OUT_BIT0(0);//点亮led数码管

while(1);

}



总结一下最近所学的,将led以5毫秒的频率流水灯闪烁


#include

#include"for_5438_wjx.c"

#include"PIN_DEF.h"


#define CPU_F ((double)8000000)

#define delay_us(x) __delay_cycles((long)(CPU_F*(double)x/1000000.0))

#define delay_ms(x) __delay_cycles((long)(CPU_F*(double)x/1000.0))


unsigned char table1[]={0x0e,0x0d,0x0b,0x07};

unsigned char table2[]={0xe0,0xd0,0xb0,0x70};


void main( void )

{

// Stop watchdog timer to prevent time out reset

unsigned i,j;

WDTCTL = WDTPW + WDTHOLD;//关闭看门狗

put_P5DIR_BIT4(1); // 主电源 P5.4

put_P5OUT_BIT4(1); //打开外设电源

put_P9SEL(0x0); //设置P9.0到P9.3为普通I/O

put_P9DIR(0x0f); //设置P9.0到P9.3为输出

put_P1SEL(0x0); //设置P1.4到P1.7为普通I/O

put_P1DIR(0xf0); //设置P1.4到P1.7为输出

put_P1OUT(0xf0); //关闭led显示

put_P7SEL_BIT3(0); //开发板上7.3口是lcd的电源,设置P7.3为普通I/O

put_P7DIR_BIT3(1); //设置P7.3为输出

put_P7OUT_BIT3(0); //给lcd供电

F:

for(i=0;i<4;i++)

{

put_P9OUT(table1[i]); //点亮led数码管

delay_ms(50);

}

put_P9OUT(0x0f);

for(j=0;j<4;j++)

{

put_P1OUT(table2[j]);

delay_ms(50);

}

put_P1OUT(0xf0);

goto F;

}
