7. 新建基于MDK的STM32工程模板 -

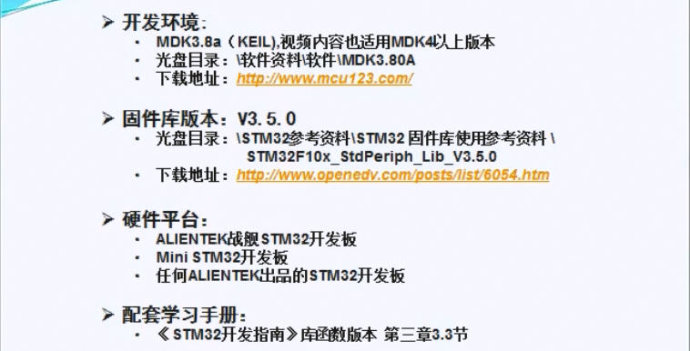

一。开发环境和固定库版本

本文引用地址: http://www.21ic.com/app/mcu/201809/778930.htm

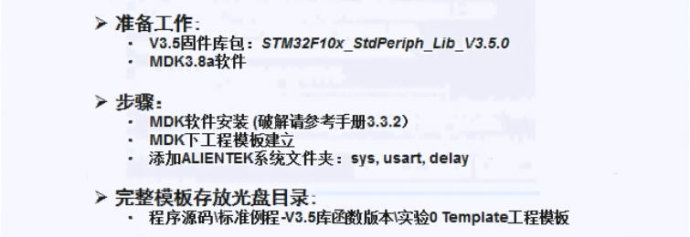

二。准备工作

三。建立工程模板

1. 建立一个Template的文件夹

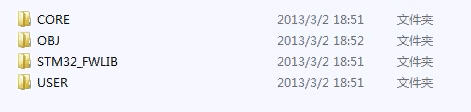

2.在Template文件夹下建立下面3个文件夹

CORE 用来存放核心文件和启动文件， OBJ 是用来存放编译过程文件以及 hex 文件， STM32F10x_FWLib 文件夹顾名思义用来存放 ST 官方提供的库函数源码文件。USER 目录除了用来放工程文件外，还用来存放主函数文件 main.c,以及其他包括 system_stm32f10x.c 等等。

3. 在STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver 下面，将目录下面的 src,inc 文件夹 copy 到STM32F10x_FWLib 文件夹下面。

src 存放的是固件库的.c 文件，inc 存放的是对应的.h 文件。

4. 下面我们要将固件库包里面相关的启动文件复制到我们的工程目录 CORE 之下。

打开官方固件库包，定位到目录STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport 下面，将文件 core_cm3.c和文件 core_cm3.h 复制到 CORE 下 面 去 。

然 后 定 位 到 目录STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm 下面，将里面 startup_stm32f10x_hd.s 文件复制到 CORE 下面。

不同容量的芯片使用不同的启动文件，芯片 STM32F103ZET6 是512k大容量芯片，所以选择startup_stm32f10x_hd.s这个启动文件。

CORE文件夹下的文件

5.往USER文件夹下拷贝一些头文件和源文件

定位到目录：

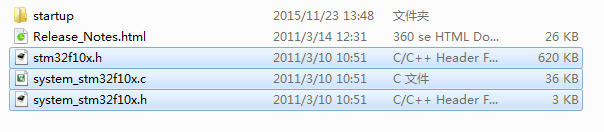

STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x 下面将里面的三个文件 stm32f10x.h， system_stm32f10x.c， system_stm32f10x.h，复制到我们的 USER目录之下。

然后将

STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template 下面的 4 个 文件

main.c，stm32f10x_conf.h，stm32f10x_it.c，stm32f10x_it.h 复制到 USER 目录下面。

USER目录下文件

6.新建工程

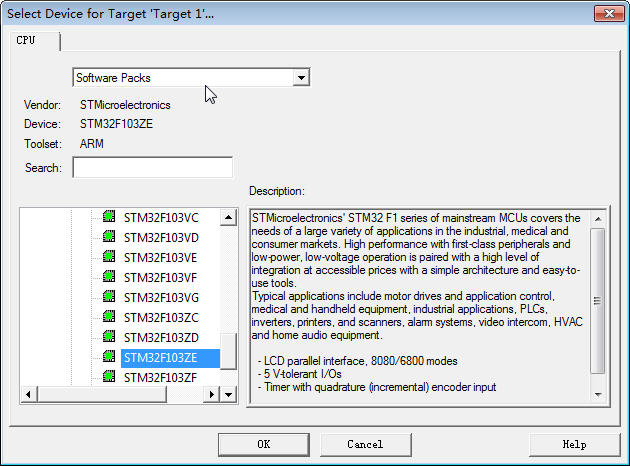

（1）将工程保存在USER目录下，CPU选择

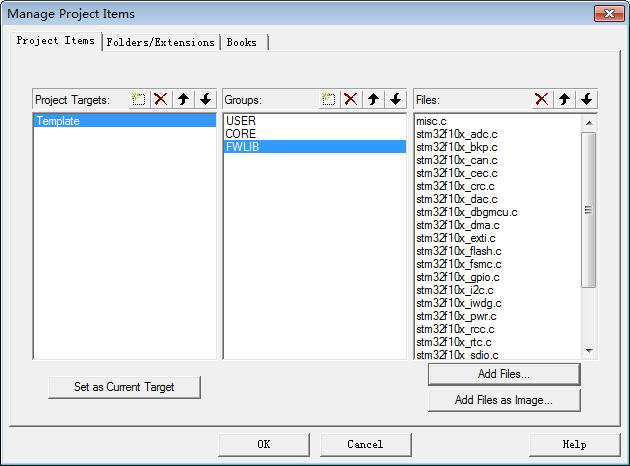

（2）在文件分组中分别添加文件

7.选择编译后的文件输出到OBJ文件夹中

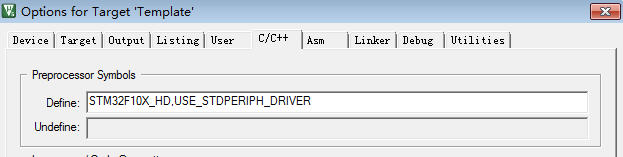

8.添加宏定义标识符

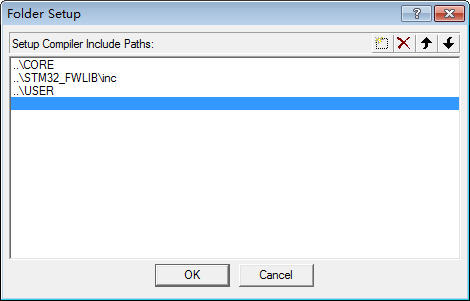

9.添加头文件目录

10.因为main.c文件是从固件库中copy过来的，所以把main.c中不用的语句全部去掉，添加进下面的程序，另外注意最后一行要多出一个空行，否则有警告。

#include "stm32f10x.h"

void Delay(u32 count)

{

u32 i=0;

for(;i

}

int main(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|

RCC_APB2Periph_GPIOE, ENABLE); //使能 PB,PE 端口时钟

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED0-->PB.5 端口配置

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO 口速度为 50MHz

GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化 GPIOB.5

GPIO_SetBits(GPIOB,GPIO_Pin_5); //PB.5 输出高

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED1-->PE.5 推挽输出

GPIO_Init(GPIOE, &GPIO_InitStructure); //初始化 GPIO

61

GPIO_SetBits(GPIOE,GPIO_Pin_5); //PE.5 输出高

while(1)

{

GPIO_ResetBits(GPIOB,GPIO_Pin_5);

GPIO_SetBits(GPIOE,GPIO_Pin_5);

Delay(3000000);

GPIO_SetBits(GPIOB,GPIO_Pin_5);

GPIO_ResetBits(GPIOE,GPIO_Pin_5);

Delay(3000000);

}

}

编译，成功！红色LED和绿色LED交替闪烁

11. 给工程模板添加战舰开发板的系统函数文件，包括delay,sys,usart方便今后调试程序。

原来程序中使用的延时函数是不精确的，可以使用原子开发的delay函数进行精确延时。
