STM32——GPIO设置：快速点亮第一个LED灯 -

简介

不同的开发板的原理图结构也不尽相同，笔者在这里使用野火的MINI-V3（F103VET6）简易开发板对GPIO口的设置做一个简单的介绍，并实现按键控制LED灯的亮灭。方便读者可以快速熟悉并灵活应用。

本文引用地址: http://www.21ic.com/app/mcu/201809/780650.htm

原理图分析

首先我们来看一下发光二极管部分和按键部分的原理图。

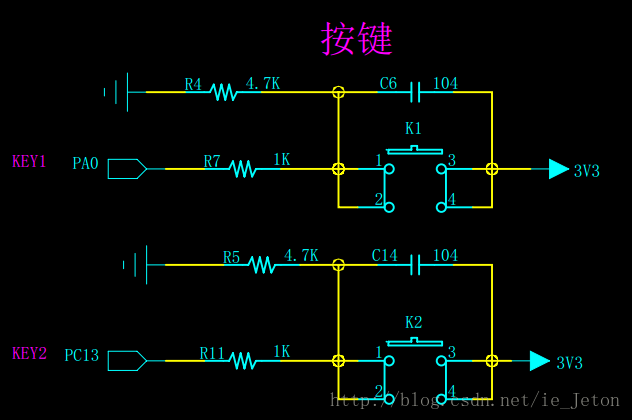

下面是按键的原理图部分：

在这里，我们将使用KEY1(PA0)来控制红灯PB5的亮灭。由原理图可知，其控制LED灯的PB5引脚为低电平时，灯亮。当KEY1按下时，PA0引脚由之前的低电平转为高电平（3V3）。明确了目的之后我们就可以分析GPIO口并进行设置了。

GPIO设置

经过上述的功能明确之后，我们将其分为两大类，分别是输入类（如按键）和输出类（LED灯）。

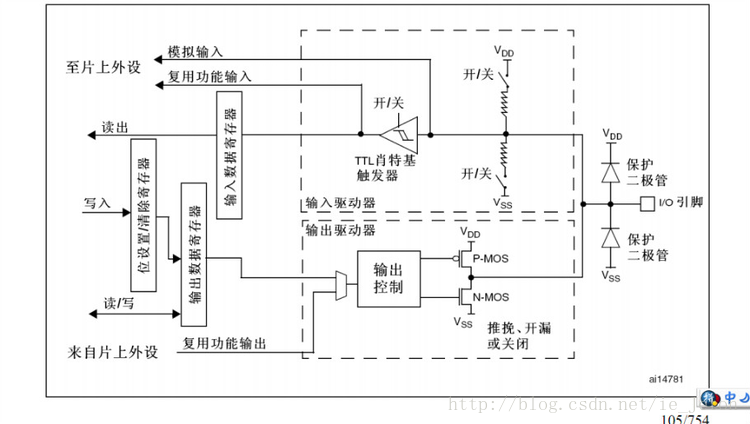

STM32系列单片机的引脚有着丰富的功能，在这里将其芯片的GPIO口部分的结构图放出，有兴趣的朋友可自行研究或在评论区留言讨论。在这里笔者将不再讲解时钟树的相关内容，以免对初学者造成较大压力，有兴趣的朋友可自行参考官方文档。

输入输出模式

GPIO的输入、输出种类详见下表。

功能名称简述输入上拉输入（GPIO_Mode_IPU）默认状态下（引脚无输入），读得的数据为1，高电平输入下拉输入（GPIO_Mode_IPD）与上拉输入相反，默认为0，低电平输入浮空输入（GPIO_Mode_IN_FLOATING）输入不确定，无上拉和下拉。输入阻抗较大，一般用于标准通信协议如I2C、USART的接收端输入模拟输入模式（GPIO_Mode_AIN）一般由ADC采集电压信号时将其设置为模拟输入。输出普通推挽输出（GPIO_Mode_Out_PP）输出电平为3.3V输出普通开漏输出（GPIO_Mode_Out_OD）若要输出5V，则需外加上拉电阻，电源为5V。输出为高阻态时，由上拉电阻和电源向外输出5V的高电平输出复用推挽输出（GPIO_Mode_AF_PP）引脚复用功能采用复用模式输出复用开漏输出（GPIO_Mode_AF_OD）复用模式，且加入上拉电阻

由上表可知，我们需要将LED灯的引脚设置为推挽输出。按键部分的输入可以是上拉输入也可以是下拉输入。在这里，因为我们的电路原理图设置的是按键按下为高，释放为低。所以我们使用下拉输入的模式 。

结构体设置

STM32以高效的库函数开发而著称。由于其寄存器过多，不适合类似51系列单片机的寄存器操作，所以我们将直接采用库函数开发的方法（CMSIS 3.5.0版本）。

STM32的库函数将结构体的功效发挥到了极致，我们首先来看一下GPIO口的结构体定义：

typedefstruct{uint16_tGPIO_Pin;/*!



			　　　　　　　　　　　　　
