CPU提供了一组用于SDRAM的信号：

SDRAM时钟有效信号SCKE；

SDRAM时钟信号SCLK0/SCLK1；

数据掩码信号DQM0/DQM1/DQM2/DQM3；

SDRAM片选信号nSCS0(它与nGCS6是同一引脚的两个功能);

SDRAM行地址选通脉冲信号nSRAS；

SDRAM列地址选通脉冲信号nSCAS；

写允许信号nWE(它不是专用于SDRAM的).

SDRAM内部就是一个存储阵列，先确定一个行，然后确定一个列；

SDRAM一般有4个L-Bank.

可以想象SDRAM的访问可以分为下面4个步骤：

1)CPU发出片选信号nSCS0有限，它选中SDRAM芯片；

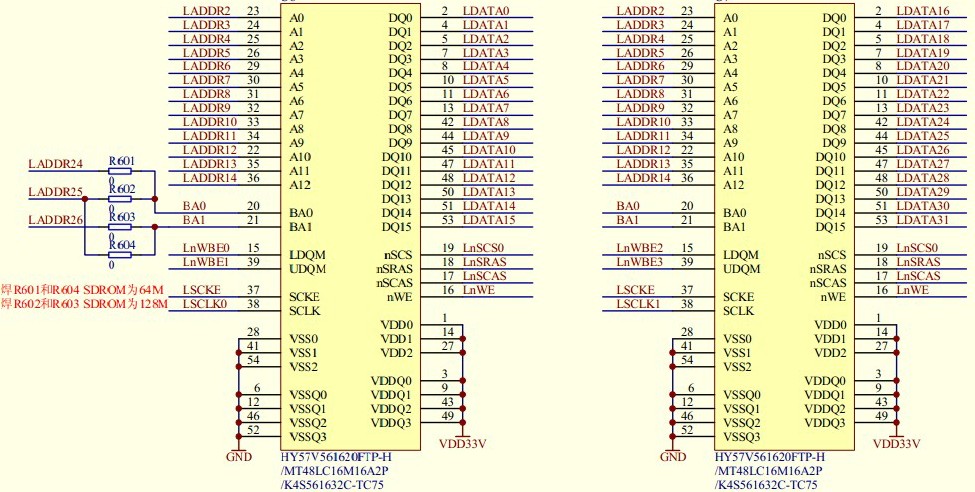

2)SDRAM选中4个L-Bank中的一个，需要两个地址线来选中，看图中使用ADDR24，ADDR25，ADDR26两两来选择；

3)对选中的芯片进行统一的行列寻址；

根据SDRAM芯片的列地址线数目设置CPU的相关寄存器后，CPU就会从32为的地址中自动的分出L-Bank选择信号，行地址信号，

列地址信号，然后先后发出行地址信号，列地址信号。L-Bank选择信号在发出行地址信号的同时发出，并维持到列地址信号的结束；

(BANK6以32位的宽度外接SDRAM，ADDR0，ADDR1恒为0，不参与译码);

4)找到存储单元后，被选中的芯片就要进行统一的数据传输了.

16位的SDRAM芯片并联为32位的位宽，与CPU的32位数据线DATA0---DATA31相连.

Bank6的起始地址为0x30000000, 64M的话地址范围就是0x30000000---0x33FFFFFF.

SDRAM Bank地址：BA0，BA1的接法：

SDRAM上的BA0 ，BA1为芯片本身的Bank地址；

两片加一起64M，位宽共32位，地址所以对应A[25 ：24].
