8051单片机引脚图与引脚功能简介 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-06

[导读]首先我们来连接一下单片机的引脚图,如果,具体功能在下面都有介绍。单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。⒈ 电源: ⑴ VCC - 芯片电源,接+5V;⑵ VSS - 接地端;⒉ 时钟:XTAL1、XTAL2 - 晶体

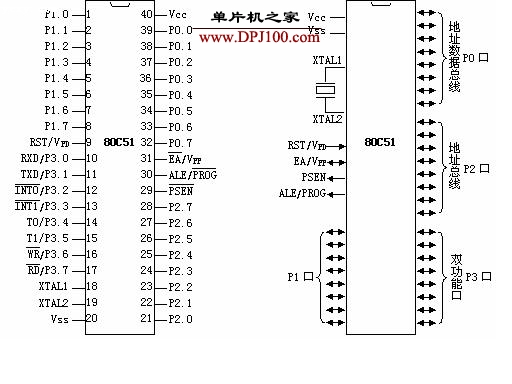

首先我们来连接一下单片机的引脚图,如果,具体功能在下面都有介绍。

本文引用地址: http://www.21ic.com/app/mcu/201807/779911.htm

单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。

⒈ 电源: ⑴ VCC - 芯片电源,接+5V;

⑵ VSS - 接地端;

⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。


⒊ 控制线:控制线共有4根,


⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲
① ALE功能:用来锁存P0口送出的低8位地址
② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。


⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。


① RST(Reset)功能:复位信号输入端。


② VPD功能:在Vcc掉电情况下,接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。


① EA功能:内外ROM选择端。

② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。


⒋ I/O线

80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。


〈51单片机引脚图及引脚功能〉
