mini244-------keil for ARM系列之时钟的配置（附带LED代码） -

整篇文章的结构如下：

本文引用地址: http://www.21ic.com/app/mcu/201808/765819.htm

一、直接把时钟管理用到的寄存器罗列出来进行分析。

二、对其中的一些原理性的东西做介绍。

三、对于在后面编写串口时会出现的问题注意点提出说明。

四、LED 代码

一、在时钟管理中会用到的寄存器有以下一些。

LOCKTIME，MPLLCON，UPLLCON，CLKCON，CLKSLOW，CLKDIVN，CAMDIVN。

LOCKTIME：是对于配置好锁相环之后需要延时的一段时间，这时为了上锁稳定。其中包括两部分

①U_LTIME：这是UCLK（USB专用的一个时钟）配置好后需要的延时时间。

②M_LTIME：这时FCLK（系统时钟即CPU的频率），HCLK（一些高速设备所用到时钟），PCLK（低速设备所用到的时钟）这三者配置好后需要的上锁延时。

MPLLCON：是配置外部晶振与系统时钟之间关系的一个寄存器。之间的关系如下。

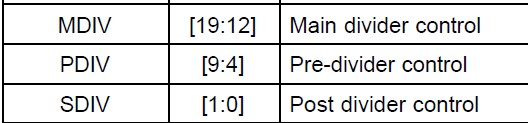

一定要要按照公式进行严格的计算，比如MPLLCON = 0;MPLLCON |= (0x38<<12)|(0x2<<4)|(0x3);这样MDIV=56,PDIV = 2, SDIV=3. mpll = （2*64*12）/(4*8)=48MHZ；

UPLLCON：是配置USB使用的时钟的配置寄存器。配置方式与计算方式

其中对应的位与MPLLCON相同。（现在还没有使用到）

CLKCON：就是按照对应的位配置哪些设备的时钟使能了，对应的时钟更够给他提供对应的心跳。

CLKSLOW:可以对UPLL或者MPLL进行开关，也能对他们进行频率的减小。按照默认数值就行。

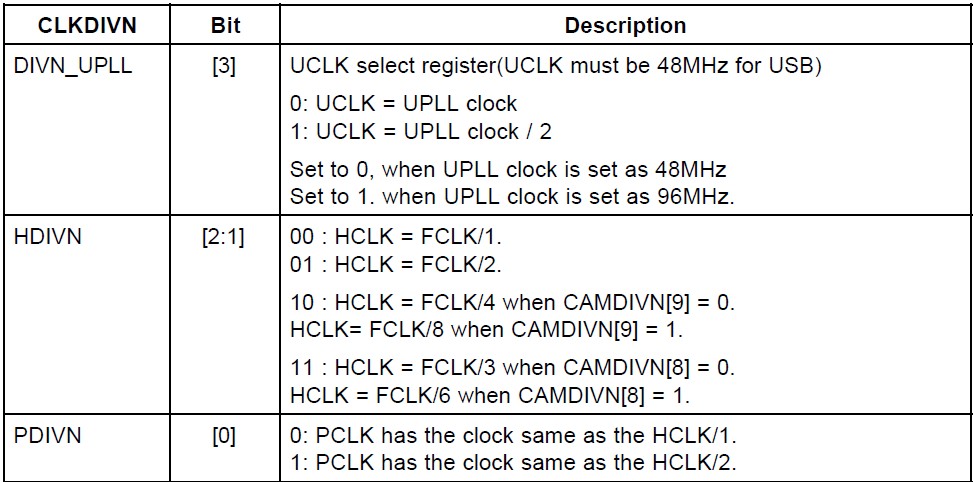

CLKDIVN：这是时钟分频寄存器。

可以看出来，仅仅只有HCLK会受CAMDIVN的影响，但是HCLK被影响后，会间接的对PCLK产生影响，

CAMDIVN：相机时钟分频寄存器。

CLKDIVN与CAMDIVN联合起来进行时钟的分频，推荐把HCLK配置到00，或者01上，这样就可以实现由CLKDIVN来分频。

在上面得到48MHZ的频率后，现在继续配置。CLKDIVN = 0; CLKDIVN |=0x1;进行这样的配置。CAMDIVN=0；

最后可以得到FCLK=48M, HCLK = 48M, PCLK = 24M,

二、对其中的一些原理性的东西做介绍。

频率是如何进行产生与分频的。

在板子中有两个锁相环路。

第一个就是MPLL，这是对外部晶振（时钟）进行倍频，因为高频晶振价格高，所以就用锁相环路来进行倍频。

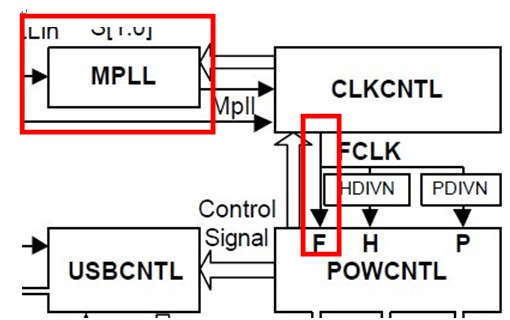

从图中也能看出来，倍频后的频率没有进过分频就直接进入到了FCLK这里了。

倍频后，再经过分频就能得到HCLK与PCLK了。所以形成我们使用的频率要进过两步

①倍频，②分频。

第二锁相环路是UPLL，专门来为USB提高时钟的，不作分析。

三、对于在后面编写串口时会出现的问题注意点提出说明。

注意①S3C2440中文档有误

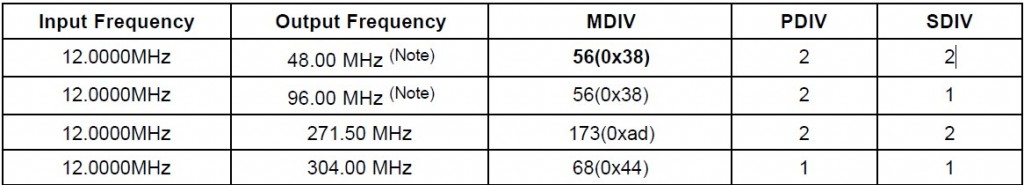

比如我们看第一个 MDIV = 56---->m=64；PDIV=2------->p=4；SDIV=2------->s=2;按照公式计算出来频率是96MHZ

(对于这个地方我理解是因为MPLL得出来的频率就是FCLK的频率，所以在测试的时候把SDIV改成3才得到48M，不知道这里理解正确没有，如果有错，还希望指正)所以配置的时候，最好按照自己计算出的数字去配置。

注意② 系统在初始化代码中会进行时钟的配置，

在后面配置的时候可以先进行一下清零在重新配置，不要按照手册上的初始值进行与或操作来进行配置，因为初始化代码已经改变这些时钟的初始值了。

四、LED代码

led.C代码

1. #include

2. #include"led.h"

3. //

4. voidLed_Delay(void)

5. {

6. inti,j;

7. for(i=0;i<5000;i++)

8. {

9. for(j=0;j<50;j++);

10. }

11. }

12. //

13. voidLed_Init(void)

14. {

15. //GPB5-8都配置为输出

16. GPBCON&=~(0x3FC00);

17. GPBCON|=(1<<10)|(1<<12)|(1<<14)|(1<<16);

18. }

20. voidLed(unsignedcharnum)

21. {

22. GPBDAT|=0x1E0;

23. switch(num)

24. {

25. case1:

26. GPBDAT&=~(0x20);break;

27. case2:

28. GPBDAT&=~(0x40);break;

29. case3:

30. GPBDAT&=~(0x80);break;

31. case4:

32. GPBDAT&=~(0x100);break;

33. }

34. Led_Delay();

35. GPBDAT|=0x1E0;

36. }

37. voidLed_Test(void)

38. {

39. unsignedchari;

40. for(i=1;i<5;i++)

41. {

42. Led(i);

43. }

44. }

LED.H的代码

1. voidLed_Delay(void);//led中专用延时函数

2. voidLed_Init(void);//led中基本初始化操作

3. voidLed(unsignedcharnum);//第num个led被点亮

4. voidLed_Test(void);//led测试程序
