STM32的JTAG接口硬件设计 -

本文引用地址: http://www.21ic.com/app/mcu/201807/784475.htm

1.什么是JTAG接口？

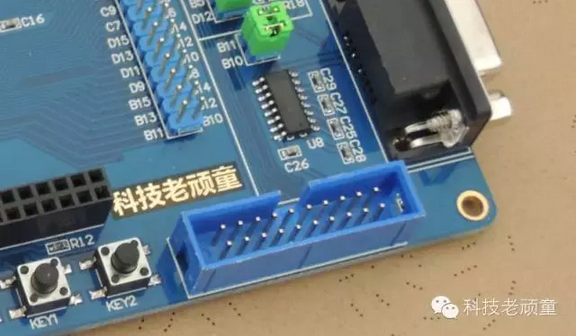

从感官上看，JTAG接口就是上图中的蓝色的那个20PIN的牛角座。

2.JTAG接口的作用？

1) 给单片机下载程序。
2) 在线调试单片机，例如单步调试、断电调试、看寄存器值等等。

3.STM32的JTAG接口需要在外部接上拉下拉电阻吗？

答：接和不接都可以。(没有必要讨论哪个对)

4.为什么不接也可以工作？

实践证明：不接可以正常工作。

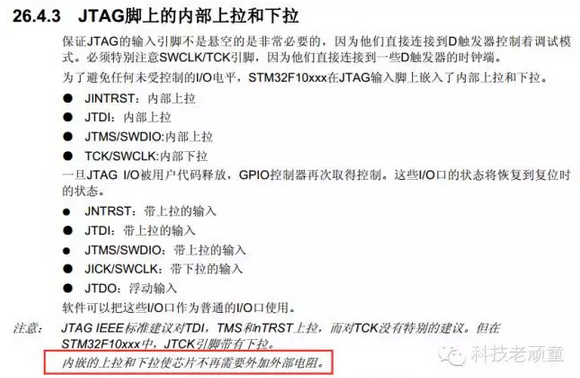

理论依据：STM32参考手册有说明，请看下图红色圈起来的字：

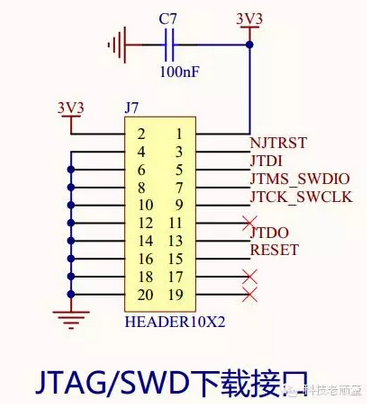

JTAG接口电路：

JTAG接口，同样也是SWD接口，JTAG用的是6个引脚，SWD用的是2个引脚。（没有说电源负和正两个引脚）

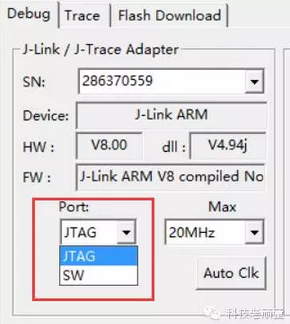

STM32支持JTAG和SWD两种方式，只需要在软件上设置切换即可，如下图所示：
